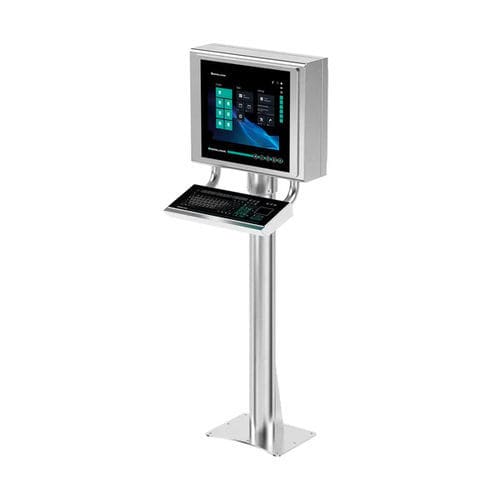

Monitor con tecnología capacitiva proyectada RM-GXP1100-19S-*-T4*

retroiluminación LEDLCDcon pantalla táctil multipuntos

Resumen del producto
VisuNet GXP Remote Monitor Zona 1/21 (generación 2024) diseñado como estación de operador thin‑client. Construcción modular para mantenimiento en campo; certificado para áreas peligrosas con protección IP66.

Principales ventajas

• Pantalla de 19 in (48,26 cm), 1280 x 1024 (SXGA)
• Solución thin‑client con firmware VisuNet RM Shell
• Diseño modular y ligero para facilitar el mantenimiento
• Opciones de montaje al ras o con marco
• Protección IP66 para componentes individuales y sistema completo
• Certificado para ATEX e IECEx Zona 1/21

Datos técnicos
Especificaciones generales:
Tipo: Remote Monitor

Hardware:
Procesador: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Almacenamiento: 64 GByte eMMC

Alimentación:
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Pantalla:
Tipo: LCD con retroiluminación LED
Tamaño: 48,26 cm (19 in)
Resolución: 1280 x 1024 (SXGA), relación 5:4
Profundidad de color: 24 bit (16,7 M)
Relación de contraste: 1000:1
Brillo: 450 cd/m2 (típico)
Ángulo de visión: 170° horizontal, 160° vertical
Vida útil retroiluminación: 50.000 h (vida media típica a 25 °C)

Dispositivos de entrada:
Pantalla táctil: opcional proyectiva capacitiva; multi‑touch 10 dedos, compatible con guantes
Teclado: teclado tipo foil; varias opciones de dispositivo apuntador disponibles

Interfaces:
Estándar: 1 x Ethernet 100/1000BASE‑TX (Ex e) o 1 x fibra 1000BASE‑SX (multimodo) o 1 x fibra 1000BASE‑LX (monomodo), 1 x USB 2.0 (Ex e; servicio), 2 x USB 1.1 (Ex i; para teclado/ratón), 1 x entrada de alimentación DC o AC (vía PSU)
Opcional: interfaces para lectores de códigos de barras cableados 1‑D/2‑D (Ex i); RS‑232 con alimentación (Ex i); RS‑232 (Ex e); RS‑485 (Ex e); Ethernet adicional 100/1000Base‑TX (Ex e); Bluetooth v4.0 (hasta 30 m en terreno abierto, +8 dBm, 2,402–2,48 GHz)

Conformidad con directivas:
CEM: Directiva 2014/30/UE — EN 61326‑1:2013 (ubicaciones industriales) (productos no Bluetooth)
Radio: Directiva 2014/53/UE — EN 301 328 V2.1.1; EN 301 489‑1 V2.1.1; EN 301 489‑17 V3.1.1 (productos Bluetooth)
RoHS: Directiva 2011/65/UE — EN 50581:2012

Software:
Sistema operativo: VisuNet RM Shell 6 (basado en Windows® 10 IoT Enterprise LTSC 2021 x64)
Opcional: IGEL OS 12 o IGEL OS 11 (basados en Linux, preinstalados sin licencia)

Condiciones ambientales:
Temperatura de funcionamiento: -20 ... 50 °C (-4 ... 122 °F)
Temperatura de almacenamiento: -20 ... 60 °C (-4 ... 140 °F)
Humedad relativa: 93% a 40 °C, sin condensación (EN60068‑2‑78)
Altitud máxima de funcionamiento: 2000 m
Resistencia a impactos: 18 impactos 15 g, 11 ms, todos los ejes (IEC 60068‑2‑27)
Resistencia a vibraciones: 10 ... 150 Hz, ±0,075 mm, 1 g, 10 ciclos por eje (EN60068‑2‑6)

Especificaciones mecánicas:
Grado de protección: IP66 (componentes y sistema completo con carcasa)
Material: Interno: panel: aluminio anodizado (TCU, PSU), aluminio pintado (DPU). Externo: marco y carcasa: acero inoxidable AISI 304 (1.4301), shot‑peened, rugosidad Ra ≈ 1,6 µm
Instalación: montaje empotrado (requiere kit de montaje personalizado); montaje en panel con marco en carcasa de sistema; montaje en armario con kit estándar
Masa: panel con DC: 22 kg; panel con AC: 23 kg; carcasa AG1: 19 kg
Dimensiones: panel DC: 524 x 453 x 120 mm; panel AC: 524 x 453 x 137 mm; panel en AG1: 582 x 490 x 224 mm
Nota: * ver placa de características: alternativa 2021, procesador no seleccionable

Datos para aplicación en áreas con peligro de explosión:
Certificado CE de tipo: BVS 17 ATEX E 036 X
Marcado: II 2G Ex eb q ib [ib] IIC T4 Gb; II 2D Ex tb [ib] IIIC T85°C Db
Directiva: 2014/34/UE — EN 60079‑0:2012+A11:2013; EN 60079‑5:2015; EN 60079‑7:2015; EN 60079‑11:2012; EN 60079‑31:2014

Aprobaciones internacionales:
IECEx: IECEx BVS 17.0029X
Marcado IECEx: Ex eb q ib [ib] IIC T4 Gb; Ex tb [ib] IIIC T85°C Db
Normas: IEC 60079‑0:2011; IEC 60079‑5:2015; IEC 60079‑7:2015; IEC 60079‑11:2011; IEC 60079‑31:2013

Características técnicas / especificaciones

• Modelo: RM‑GXP1100‑19S‑*-T4*
• Familia de producto: VisuNet GXP Remote Monitor (RM)
• Procesador: Intel® Atom Elkhart Lake x6211E
• RAM / Almacenamiento: 4 GB RAM / 64 GByte eMMC
• Pantalla: 19" (48,26 cm), 1280 x 1024, 450 cd/m²
• Grado de protección: IP66 (componentes y sistema)
• Protección Ex: ATEX e IECEx para Zona 1/21
• Temperatura de funcionamiento: -20 ... 50 °C
• Peso: 19–23 kg según configuración
• Alimentación: AC 115/230 V o DC 18...36 V
