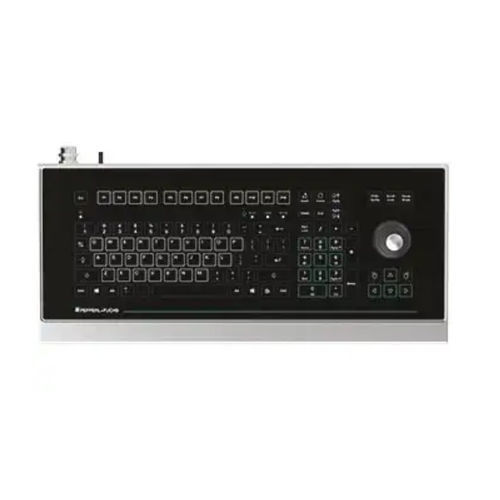

Teclado empotrable EXTA4-*1-**-K6*

de membrana105 teclascon joystick

Descripción del producto
Teclado Ex i compacto con joystick integrado para operación en zonas peligrosas. Modelo EXTA4-*1-**-K6* (generación 2024) proporciona un teclado de membrana compatible con PC de 105 teclas de recorrido corto y una interfaz USB para conexión a sistemas de control.

Ventajas principales

• Grado de protección: IP66 (carcasa), IP65 (joystick)
• Materiales de la carcasa: aluminio anodizado; opción en acero inoxidable (montaje F1)
• Layouts disponibles: US international, alemán, francés
• 105 teclas de recorrido corto aptas para uso industrial
• Certificado para uso en Zonas 1/21 y 2/22
• Interfaz USB con cable suministrado; UL listado para EE. UU. y Canadá

Especificaciones generales
Tipo: Teclado con joystick
Componentes compatibles: SK-PC-Z1D1-UU1-10-HS y SK-PC-D2-UU1-10-HS

Suministro
Tensión nominal: Ex i, alimentado vía línea de datos

Indicadores / medios de operación
Teclado: 105 teclas de recorrido corto
Distribución del teclado: US international, alemán, francés

Interfaz
Tipo de interfaz: USB (con cable USB)

Conformidad directivas / Compatibilidad electromagnética
CEM: EN 61326-1:2021 (ubicaciones industriales), EN 61000-6-4:2007+A1:2011, EN 55011:2016+A11:2020 (Clase B)

Protección contra explosiones / Conformidad de directivas
Normas: EN IEC 60079-0:2018, EN 60079-11:2012

RoHS
Directiva 2011/65/EU: EN IEC 63000:2018-12

Conformidad
Grado de protección: IP65 (con carcasa)

Condiciones ambientales
Temperatura de funcionamiento: -20 … 50 °C (-4 … 122 °F)
Temperatura de almacenamiento: -20 … 70 °C (-4 … 158 °F)
Humedad relativa: máx. 85 %, sin condensación

Especificaciones mecánicas
Material: aluminio anodizado; acero inoxidable (opción montaje F1); película de poliéster
Masa: 1,2 kg (sin carcasa)
Dimensiones: 502 mm x 222 mm x 66 mm
Dimensiones de corte: 450 mm x 152 mm
Longitudes de cable: 5 m / 2 m / 1 m

Datos para aplicación en relación con zonas peligrosas
Certificado UE tipo:
Zona 1/21: BVS 07 ATEX E 163 X
Zona 2/22: BVS 21 ATEX E 009 X
Marcado Zona 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zona 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Aprobaciones internacionales
Dibujo de control UL: 116-0357E
Aprobado para: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2; Gr F,G; T5; Class III; Class I, Zone 2; Gr IIC; T5; Class II, Zone 22; Gr IIIB; T85°C; Class III, Zone 22; Gr IIIA; T85°C
IECEx: Zone 1/21 IECEx BVS 08.0022X; Zone 2/22 IECEx BVS 08.0022X

Especificaciones técnicas

• Modelo: EXTA4-*1-**-K6* (generación 2024)
• Función: Teclado Ex i con joystick, 105 teclas de recorrido corto
• Interfaz: USB (con cable USB)
• Layouts de teclado: US international, alemán, francés
• Grado de protección: IP66 (carcasa) / IP65 (joystick)
• Carcasa: aluminio anodizado; opción acero inoxidable (F1)
• Temperatura de funcionamiento: -20 … 50 °C
• Temperatura de almacenamiento: -20 … 70 °C
• Humedad relativa: máx. 85 % sin condensación
• Dimensiones (A x Al x P): 502 x 222 x 66 mm
• Dimensiones de corte: 450 x 152 mm
• Masa: 1,2 kg (sin carcasa)
• Longitudes de cable: 5 m / 2 m / 1 m
• Normas aplicables: EN IEC 60079-0, EN 60079-11, EN 61326-1, EN 61000-6-4, EN 55011, EN IEC 63000
• Aprobaciones: ATEX, IECEx, UL (cULus / cURus)
