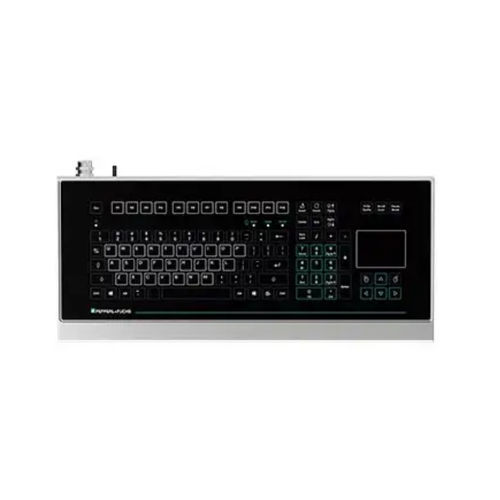

Teclado empotrable EXTA4-*1-**-K4*

de membrana105 teclascon alfombrilla táctil

Resumen del producto
Teclado Ex i con panel táctil para uso en áreas peligrosas. Teclado PC de teclas de recorrido corto con panel táctil capacitivo integrado, diseñado para montaje en cuadros de control industriales.

Ventajas principales

• Grado de protección: IP66 (con carcasa)
• Carcasas en acero inoxidable y aluminio anodizado
• Distribuciones de teclado: US international, Alemán, Francés
• 105 teclas de recorrido corto, compatible con PC
• Certificado para zonas peligrosas: Zona 1/21 y Zona 2/22
• Interfaz USB; longitudes de cable disponibles: 5 m / 2 m / 1 m
• Listado UL para EE. UU. y Canadá; certificaciones IECEx y ATEX

Especificaciones generales
Tipo: Teclado con panel táctil
Componentes compatibles: SK-PC-Z1D1-UU1-10-HS y SK-PC-D2-UU1-10-HS

Alimentación
Tensión nominal: Ex i, alimentado vía línea de datos

Indicadores / medios de operación
Teclado: 105 teclas de recorrido corto; Distribución: US international, Alemán, Francés
Panel táctil — Principio activo: Capacitivo
Panel táctil — Resolución: 10 Pts/mm x 10 Pts/mm
Panel táctil — Área activa (mm): 66 x 50

Interfaz
Tipo de interfaz: USB (con opciones de cable USB)

Conformidad con las directivas
EMC: Directiva 2014/30/EU — EN 61326-1:2021 (ubicaciones industriales); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Clase B)
Protección contra explosiones: Directiva 2014/34/EU — EN IEC 60079-0:2018; EN 60079-11:2012
RoHS: Directiva 2011/65/EU — EN IEC 63000:2018-12

Conformidad
Grado de protección: IP66 (con carcasa)

Condiciones ambientales
Temperatura de funcionamiento: -20 ... 50 °C (-4 ... 122 °F)
Temperatura de almacenamiento: -20 ... 70 °C (-4 ... 158 °F)
Humedad relativa: máx. 85 %, sin condensación

Especificaciones mecánicas
Materiales: Aluminio anodizado; Acero inoxidable (opción montaje F1); Lámina de poliéster
Masa: 1,2 kg (sin carcasa)
Dimensiones totales: 502 x 222 x 66 mm
Dimensiones de corte: 450 x 152 mm
Longitudes de cable: 5 m / 2 m / 1 m

Datos para uso en relación con áreas peligrosas
Certificado UE: Zona 1/21 — BVS 07 ATEX E 163 X; Zona 2/22 — BVS 21 ATEX E 009 X
Marcado:
Zona 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zona 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Aprobaciones internacionales
Aprobación UL — Control Drawing: 116-0357E
Listado UL: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
Certificado IECEx: IECEx BVS 08.0022X (Zona 1/21 y Zona 2/22)

Características / especificaciones técnicas

• Modelo: EXTA4-*1-**-K4* (Generación 2024)
• Tipo de producto: Teclado Ex i con panel táctil
• Interfaz: USB
• Clase de protección: IP66 (con carcasa)
• Teclado: 105 teclas de recorrido corto; distribuciones US/DE/FR
• Panel táctil: capacitivo; resolución 10 Pts/mm x 10 Pts/mm; área activa 66 x 50 mm
• Materiales: Aluminio anodizado; opción en acero inoxidable; lámina de poliéster
• Peso: 1,2 kg (sin carcasa)
• Dimensiones: 502 x 222 x 66 mm; corte: 450 x 152 mm
• Opciones de cable: 5 m / 2 m / 1 m
• Temp. operación: -20 ... 50 °C; almacén: -20 ... 70 °C
• Humedad relativa: máx. 85 %, sin condensación
• Certificaciones: ATEX, IECEx para Zona 1/21 & 2/22; UL para EE. UU. y Canadá
