Monitor LCD VisuNet FLX

de cristal líquidocon pantalla táctilcon pantalla táctil multipuntos

Producto

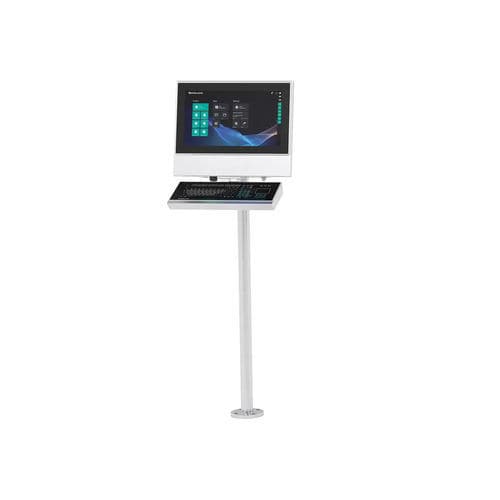

RM-320S-*A-* — Monitor remoto, sistema con carcasa (alias comercial: VisuNet FLX)

Descripción
Sistema de monitor remoto con carcasa diseñado para entornos industriales, con arquitectura modular, funcionamiento como thin client e integración RFID opcional.

Principales ventajas

• Diseño totalmente modular que permite la migración sencilla de componentes individuales
• Gran flexibilidad de aplicación gracias a componentes básicos idénticos y configurables
• Solución Thin Client (firmware VisuNet RM Shell)
• Certificaciones globales, incluidas ATEX/IECEx, UL y CCC
• Lector RFID20-* preinstalado opcional

Especificaciones generales
Tipo: Monitor remoto

Hardware
Procesador: Intel® Celeron™ 3965U
RAM: A: 1x 4 GB DDR4-2133 (grado industrial); B: 1x 8 GB DDR4-2133 (grado industrial)
Almacenamiento: Interfaz: 1x M.2 2242/2280 M Key, PCIe + SATA 3; Almacenamiento: 64 GB M.2 SATA 3 (grado industrial)

Alimentación
AC (A): 115/230 V a.c. (100 ... 240 V a.c.), máx. 0,7 A, máx. 70 W (ver manual Power Supply PS1000-A6-24.5 para las conexiones)
DC (D): 20 ... 28 V d.c. / 2.8 A (SELV/PELV o clase 2) (ver manual VisuNet FLX Panel Mount para las conexiones)

Indicadores / medios de operación
Pantalla
Tipo: Pantalla LCD con retroiluminación LED
Tamaño: 54,61 cm (21,5 inch)
Resolución: 1920 x 1080 píxeles (Full HD), relación 16:9
Profundidad de color: 24 bit (16,7 M)
Relación de contraste: Típ.: 22KT, 22GT: 1000:1; 22FC: 5000:1
Brillo (opciones configurables): 22KT, 22GT: 250 cd/m2; 22FC: 300 cd/m2
Ángulo de visión: 22KT, 22GT: 178° en todas las direcciones; 22FC: 170° horizontal, 160° vertical
Vida útil retroiluminación: 22GT: 30.000 h; 22KT, 22FC: 50.000 h

Dispositivos de entrada
Pantalla táctil: Multi-touch 10 dedos, compatible con guantes. Opciones configurables: 22KT, 22GT: táctil capacitivo sin unión óptica; 22FC: táctil capacitivo con unión óptica
Teclado: Opcional: teclado de membrana con distintas opciones de puntero
Lector RFID: Opcional integrado en la carcasa VisuNet FLX; opciones: TWN4 MultiTech 3 M LF HF o TWN4 MultiTech 3 LEGIC M LF HF

Interfaz
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++ con tornillo de bloqueo mono)
1 x Salida de audio
2 x puertos USB Ex i preparados para teclado intrínsecamente seguro Pepperl+Fuchs
2 x puertos USB 3.1 Gen1 (5 Gbps)
1 x puerto USB 2.0
2 x puertos LAN (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485 (configurable en BIOS) con 5V/12V para alimentar periféricos (1 x DB9 macho + 1 x RJ45)

Conformidad normativa
Compatibilidad electromagnética (solo productos sin RFID): Directiva 2014/30/EU — EN 61000-6-4:2007; EN 61000-6-4:2007/A1:2011; EN 61326-1:2013
Protección contra explosiones: Directiva 2014/34/EU — EN IEC 60079-0:2018; EN IEC 60079-7:2015/A1:2018; EN 60079-11:2012; EN IEC 60079-31:2024
Radio y telecomunicaciones (productos RFID solo): Directiva 2014/53/EU — EN 301489-1 V2.2.3:2019; EN 301489-3 V2.3.2:2023; EN 300 330 V2.1.1:2017; EN 61326-1:2013; EN 61000-6-4:2007; EN 61010-1:2010; EN 62479:2010; EN 62311:2008
RoHS: Directiva 2011/65/EU — EN IEC 63000:2018

Software
Sistema operativo: VisuNet RM Shell 6 (basado en Windows® 10 IoT Enterprise LTSC 2021 x64)
Opcional: IGEL OS 11 / IGEL OS 12 (Linux, sin licencia); ThinManager Ready

Condiciones ambientales
Temperatura de funcionamiento: 0 ... 40 °C (32 ... 104 °F)
Temperatura de almacenamiento: -20 ... 65 °C (-4 ... 149 °F)
Humedad relativa: máx. 93% a 40 °C (sin condensación) según EN60068-2-78
Condiciones climáticas: Refrigeración pasiva, sin piezas giratorias
Altitud de funcionamiento: máx. 2000 m
Resistencia a impactos: 18 impactos 15 g, 11 ms en todos los ejes, IEC 60068-2-27
Resistencia a vibraciones: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 ciclos por eje según EN60068-2-6

Especificaciones mecánicas
Grado de protección: IP66; Type 4X (con opción RFID solo para uso en interiores)
Material: Carcasa: acero inoxidable AISI304 (1.4301); acabado superficial: granallado, rugosidad típica 0,8 µm
Instalación: Sistema con carcasa
Masa: aprox. 16 kg; aprox. 18 kg con fuente de alimentación AC
Dimensiones: 577 mm x 466 mm x 233 mm

Aprobaciones internacionales
UL: Aprobado para UL OrdLoc; UL approval E223772; UL61010-1 Ed.3; UL 61010-2-201 Ed2; CAN/CSA C22.2 No 61010-1-12; CAN/CSA C22.2 No 61010-2-201; UL approval E492874 para circuitos no inflamables
ATEX: UL 22 ATEX 2481X; ejemplo de marcado: II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx: IECEx ULD 22.0019X; ejemplo de marcado: Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC: Certificado 2024322309005748

Especificaciones técnicas

• Modelo: RM-320S-*A-*
• Marca: Pepperl+Fuchs (familia VisuNet FLX)
• Procesador: Intel® Celeron™ 3965U
• Opciones de RAM: 4 GB o 8 GB DDR4 industrial
• Almacenamiento: 64 GB M.2 SATA 3; ranura M.2 (PCIe + SATA 3)
• Pantalla: 54,61 cm (21,5 inch), Full HD 1920 x 1080, LCD con retroiluminación LED
• Táctil: Multi-touch 10 dedos, compatible con guantes (configurable)
• Interfaces: DP, miniDP, salida audio, USB múltiples (incl. Ex i), 2x LAN, RS232/422/485
• Alimentación: Opción AC (100–240 V a.c., máx. 70 W) o DC 20–28 V d.c. (2,8 A)
• Protección: IP66 / Type 4X (con limitación RFID para uso interior)
• Carcasa: Acero inoxidable AISI304
• Dimensiones (An x Al x Pr): 577 x 466 x 233 mm
• Masa: ~16 kg (~18 kg con PSU AC)
• Temp. funcionamiento: 0 a 40 °C; almacenamiento: -20 a 65 °C
• Aprobaciones: UL, ATEX, IECEx, CCC y certificaciones internacionales
