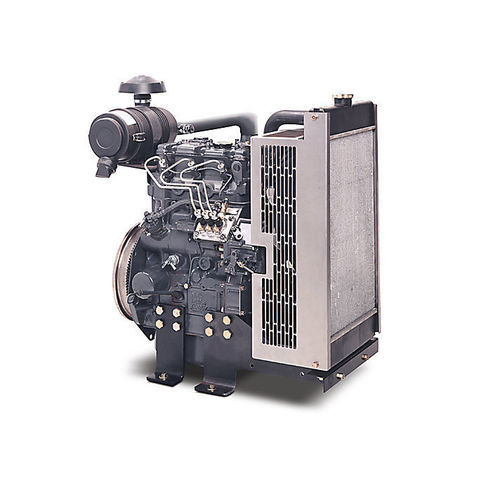

Motor diésel 403D-15

de 3 cilindrosen líneapara maquinaria de construcción

Visión general
La serie Perkins 400 abarca motores de 0,5 a 2,2 litros. El modelo Perkins 403D-15 de 3 cilindros es una opción compacta de gama media, indicada para pequeñas aplicaciones industriales; ofrece rendimiento eficiente, bajos costes de explotación y mantenimiento sencillo gracias a su sistema de combustible mecánico.

Características principales

• Bajo coste de explotación: Economía de combustible y rendimiento competitivos en múltiples aplicaciones. Diseñado para la fiabilidad, con bandas de potencia solapadas y una amplia gama de opciones para adaptar la máquina al mercado. Garantías estándar: un año para motores de velocidad constante, dos años para modelos de velocidad variable.
• Diseño compacto: Adecuado para cargadoras compactas, mini excavadoras, cargadoras de ruedas, grupos de soldadura, plataformas elevadoras, torres de iluminación, pequeños tractores, compresores de aire, equipos de mantenimiento de césped y de manipulación de materiales. Configurable según mercado a Stage IIIA/Tier 4 Interim o Stage IIIB/Tier 4 Final.
• Rendimiento y refinamiento: Entrega de potencia homogénea en modelos de 2, 3 y 4 cilindros (8,2–50 kW / 11–67 CV). Opciones de inyección indirecta o directa para menor ruido y mejores características de combustión.

Equipo estándar (seleccionado)

• Sistema de aire: Colector de escape de hierro fundido (salida lateral), colector de admisión, filtro de aire montado.
• Eléctrico y electrónica: Alternador 12 V, motor de arranque 12 V, solenoide de corte electrónico (ESOS).
• Sistema de refrigeración: Bomba de refrigerante accionada por correa, interruptor de temperatura del refrigerante, radiador y ventilador montados.
• Volante y carcasa: Carter de volante SAE 4, volante SAE tamaño 7½.
• Sistema de combustible: Bomba de inyección, filtro de combustible.
• General: Bloque motor de hierro fundido, ayuda de arranque por bujía incandescente.
• Sistema de aceite: Interruptor de presión de aceite, cárter de aceite, filtro de aceite tipo spin-on.

Potencia (valores representativos)
Potencia máxima: 24,2 kW (equivalente 32,5 CV)
Par máximo: 94,4 Nm @ 1800 rpm (equivalente 69,6 lb-ft @ 1800 rpm)
Velocidad nominal: 2800–3000 rpm
Potencia mínima: 20,8 kW (equivalente 27,9 CV)

Normas de emisiones
Equivalente EU Stage IIIA / U.S. EPA Tier 4 Interim, China NRIII

Datos generales del motor
Número de cilindros: 3 en línea
Ciclo: 4 tiempos
Diámetro (bore): 84 mm (3,3 in)
Carrera (stroke): 90 mm (3,5 in)
Cilindrada: 1,5 l (91 in³)
Relación de compresión: 22,5:1
Aspiración: Atmosférica
Sistema de combustión: Inyección indirecta
Rotación desde el extremo del volante: Antihoraria
Refrigeración: Líquida

Dimensiones y masas (típicas)
Longitud: 820 mm (32,3 in)
Ancho: 497 mm (19,6 in)
Altura: 793 mm (31,2 in)
Peso en seco: 197 kg (434 lb)

Especificaciones técnicas

• Modelo: 403D-15
• Serie: Perkins 400 Series (3 cilindros)
• Potencia máxima: 24,2 kW
• Potencia mínima: 20,8 kW
• Par máximo: 94,4 Nm @ 1800 rpm
• Velocidad nominal: 2800–3000 rpm
• Emisiones: EU Stage IIIA / U.S. EPA Tier 4 Interim equivalent, China NRIII
• Cilindrada: 1,5 l
• Diámetro x carrera: 84 mm x 90 mm
• Relación de compresión: 22,5:1
• Aspiración: Atmosférica
• Combustión: Inyección indirecta
• Refrigeración: Refrigerado por líquido
• Número de cilindros: 3 en línea
• Peso en seco: 197 kg
• Dimensiones típicas (L×W×H): 820 mm × 497 mm × 793 mm
• Equipamiento estándar: bloque en hierro fundido, colector de escape en hierro fundido, filtro de aire montado, radiador y ventilador montados, alternador y motor de arranque 12 V, bomba de inyección, filtración de combustible y aceite, ayuda de arranque por bujía incandescente, solenoide de corte electrónico (ESOS)
