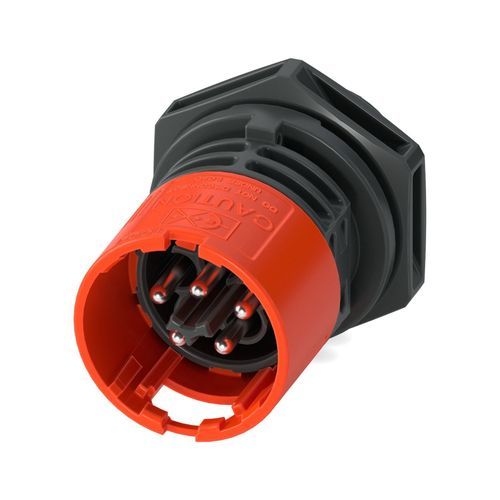

Conector de alimentación eléctrica PRC 20/5-C1-FT25-MC2,5 SET50

de redcilíndricode engaste

Descripción breve
Pasamuros para montaje frontal. Familia de producto: PRC 20. Color de la carcasa: negro. Número de posiciones: 5. Sección del conductor: 0,5 mm² – 2,5 mm². Tensión nominal (típ.): 400 V CA. Corriente nominal: 20 A. Método de conexión: Conexión por crimpado. Ajuste de liberación: 1. con herramienta o 2. manualmente.

Datos técnicos (tablas y elementos)
Información de pedido: Opción de ajuste de liberación seleccionable: 1. con herramienta o 2. manualmente. Para datos detallados de montaje y pares, consulte el albarán y los esquemas del producto.

Propiedades del producto
Tipo de producto: Pasamuros para panel
Familia de producto: PRC 20
Número de posiciones: 5
Perfil de conexión: 4+PE
Codificación: 5-C1
Características de aislamiento: Clase de protección II

Dimensiones
Dibujo dimensional: ver esquemas del producto
Ancho: 34 mm
Altura: 38,4 mm
Longitud: 52 mm

Propiedades eléctricas
Tensión nominal: 400 V CA (III/2,00) según IEC 61535/2 PfG 1915; 600 V CA/CC (III/2,00) según UL 2238 / UL 2237; 500 V CC (III/2,00) según IEC 61535
Corriente nominal: 20 A (con sección de conductor 2,5 mm² según IEC 61984)

Especificaciones de material
Color de la carcasa: negro (RAL 9005)

Cable / conductor
Hilo sólido, sección: 0,5 mm² – 2,5 mm²

Datos comerciales
Número de artículo: 1468392
Unidad de embalaje: 50 uds
Cantidad mínima de pedido: 50 uds
Clave de producto: ABLHAC
GTIN (EAN): 4063151865450
Peso por pieza (con embalaje): 18,69 g
Peso por pieza (sin embalaje): 16,805 g
País de origen: PL

Accesorios obligatorios

• PRC 20-CCM 0,5-2,5 - Contacto de crimpado (ejemplo de contacto)
• CRIMPFOX-TC MP-6 - Tenaza de crimpado con pantalla digital (ejemplo de herramienta)

Aprobaciones (resumen)
El artículo cuenta con diversas aprobaciones internacionales (p. ej. VDE, UL Listed / cUL). Consulte las tablas de aprobaciones para tensiones y corrientes nominales según cada aprobación.

Características / especificaciones técnicas

• Serie: PRC 20
• Codificación del modelo: 5-C1
• Posiciones: 5
• Conexión: Conexión por crimpado (variantes con conexión por tornillo disponibles en la familia)
• Sección de conductor: 0,5 mm² a 2,5 mm²
• Corriente nominal: 20 A (con 2,5 mm²)
• Tensión nominal: hasta 600 V CA/CC según aprobación (típ. 400 V CA)
• Dimensiones (A×Al×L): 34 mm × 38,4 mm × 52 mm
• Color de la carcasa: negro (RAL 9005)
• Embalaje / pedido min.: 50 piezas
• GTIN/EAN: 4063151865450
