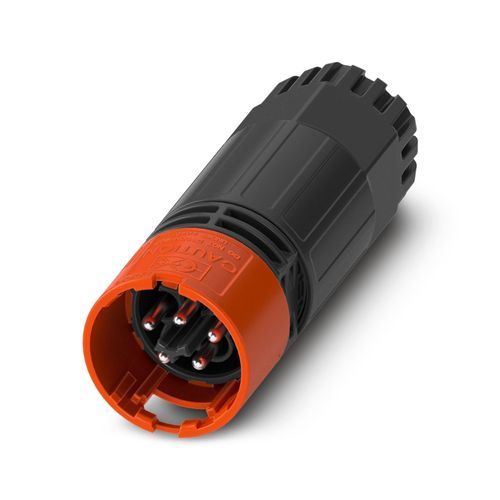

Conector de alimentación eléctrica PRC 20/5-C1-FC-MC2,5 SET50

de redde cable a cableredondo

Descripción breve
Conector de instalación PRC 20/5-C1-FC-MC2,5 SET50, 5 posiciones (4+PE), conexión por crimpado, corriente nominal 20 A, carcasa negra (RAL 9005), cierre rojo (RAL 3001).

Order information / Notes
Opción de desbloqueo: con herramienta o a mano. Para notas de montaje e instalación, consulte el albarán y la documentación del producto.

Propiedades del producto

• Tipo de producto: Conector de instalación
• Familia: PRC 20
• Número de posiciones: 5 (4+PE)
• Coding: 5-C1
• Clase de protección: II

Propiedades eléctricas

• Tensión nominal: 400 V CA (III/2.00) según IEC 61535/2 PfG 1915; hasta 600 V CA/CC (según UL 2238 / UL 2237); 500 V CC (IEC 61535)
• Corriente nominal: 20 A (con sección de conductor 2,5 mm² según IEC 61984)
• Método de conexión: Conexión por crimpado

Dimensiones

• Ancho: 28,5 mm
• Altura: 28,5 mm
• Longitud: 80,4 mm

Especificaciones de materiales

• Carcasa: PPE, color negro (RAL 9005)
• Mecanismo de cierre: rojo (RAL 3001)
• Sello (retenedor de cable): EPDM
• Prensaestopas: PC
• Material de contacto: CuZn (Pb < 0.1)

Datos comerciales

• Número de artículo: 1468451
• Unidad de embalaje / Pedido mínimo: 50 uds
• Product key: ABLHBB
• GTIN: 4063151866716
• Peso por pieza (incl. embalaje): 32,479 g
• País de origen: PL

Aprobaciones (resumen)

• VDE: ID 334664-TL3-1 — 500 V / 20 A (sección 0,5 - 2,5 mm²)
• UL Listed: ID E221474-20240312 — 600 V / 20 A (AWG 20 - 14)
• cUL Listed: ID E221474-20240312 — 600 V / 20 A

Accesorios obligatorios (ejemplos)

• Juntas de inserción: PRC 20 SEAL 10-14 SET 25; PRC 20 SEAL 8-10 SET 25; PRC 20 SEAL 6-8 SET 25
• Contacto de crimpado: PRC 20-CCM 0,5-2,5

Especificaciones técnicas

• Serie: PRC 20
• Designación: PRC 20/5-C1-FC-MC2,5 SET50
• Función: Conector de instalación
• Nº de posiciones: 5 (4+PE)
• Tensión nominal: hasta 600 V AC/DC (según aprobación/estándar)
• Corriente nominal: 20 A (para conductor 2,5 mm²)
• Método de conexión: Crimpado
• Materiales: carcasa PPE; contactos CuZn (Pb < 0.1); prensaestopas PC; sello EPDM
• Dimensiones (A×Al×L): 28,5 mm × 28,5 mm × 80,4 mm
• Unidad de embalaje / MOQ: 50 uds
• GTIN/EAN: 4063151866716
