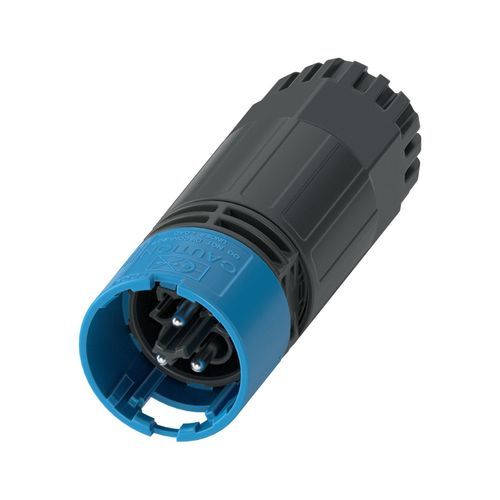

Conector de alimentación eléctrica PRC 20/3-C1-FC-MC2,5 SET50

de cable a cablecircularde engaste

Descripción del producto
Conector, gama de productos: PRC 20, color: negro (RAL 9005), número de posiciones: 3, perfil de conexión: 2+PE, sección de conductor: 0,5 mm² – 2,5 mm², tensión nominal: hasta 400 V (según norma), corriente nominal: 20 A, método de conexión: conexión por crimpar. Ajuste de liberación: 1. con herramienta o 2. a mano.

Información de pedido / Notas
Ajuste de liberación: con herramienta o a mano. Para las instrucciones de montaje, consulte el albarán de entrega.

Propiedades del producto
Tipo de producto: Conector de instalación
Familia de producto: PRC 20
Número de posiciones: 3
Perfil de conexión: 2+PE
Codificación: 3-C1
Clase de protección: II

Propiedades eléctricas
Tensión nominal: 400 V (III/2.00) según IEC 61984; 400 V AC (III/2.00) según IEC 61535; 600 V AC / DC (III/2.00) según UL 2238 / UL 2237; 500 V DC (III/2.00) según IEC 61535
Corriente nominal: 20 A (con sección de conductor 2,5 mm² según IEC 61535)

Dimensiones
Ancho: 28.5 mm
Alto: 28.5 mm
Longitud: 80.4 mm

Especificaciones de materiales
Color (Carcasa): negro (RAL 9005)
Material del sello: EPDM (sello de cable)
Material de la carcasa: PPE
Material del portacontactos: PPE
Material de prensaestopas: PC
Material de contacto: CuZn (Pb < 0.1)

Cable / línea
Conductor sólido, sección: 0,5 mm² – 2,5 mm²

Condiciones ambientales y de uso
Grado de protección: IP66
IP68 (2 m / 2 h)
IP69

Datos comerciales
Número de artículo: 1468417
Unidad de embalaje: 50 ud
Cantidad mínima de pedido: 50 ud
Product key: ABLHBB
GTIN: 4063151866426
Peso por pieza (con embalaje): 32.456 g
Peso por pieza (sin embalaje): 32.249 g
País de origen: PL

Ventajas del producto / Notas

• Mayor espacio en el frontal del equipo gracias a la transmisión de corriente hasta 20 A en un espacio reducido.
• Tecnología Duo-Unlock para mayor flexibilidad en instalación y mantenimiento.
• Funcionamiento fiable en condiciones ambientales extremas con altos índices de protección y buena resistencia a impactos.
• Manejo sencillo con tecnología de crimpado probada.
• Codificación mecánica y por color para una puesta en marcha rápida y sin errores.

Especificaciones técnicas

• Serie: PRC 20
• Modelo / denominación: PRC 20/3-C1-FC-MC2,5 SET50
• Tipo: Conector de instalación
• Número de posiciones: 3
• Perfil de conexión: 2+PE
• Color: negro (RAL 9005)
• Sección del conductor: 0,5 mm² – 2,5 mm²
• Tensión nominal: hasta 600 V AC/DC (según normas indicadas)
• Corriente nominal: 20 A (con 2,5 mm²)
• Método de conexión: conexión por crimpar
• Dimensiones (A×Al×L): 28.5 mm × 28.5 mm × 80.4 mm
• Grado de protección: IP66 / IP68 (2 m / 2 h) / IP69
• Materiales: Carcasa/portacontactos PPE, prensaestopas PC, sello EPDM, contactos CuZn (Pb < 0.1)
• Unidad de embalaje: 50 uds (cantidad mínima de pedido: 50)
• GTIN / EAN: 4063151866426
• Referencia fabricante: 1468417
