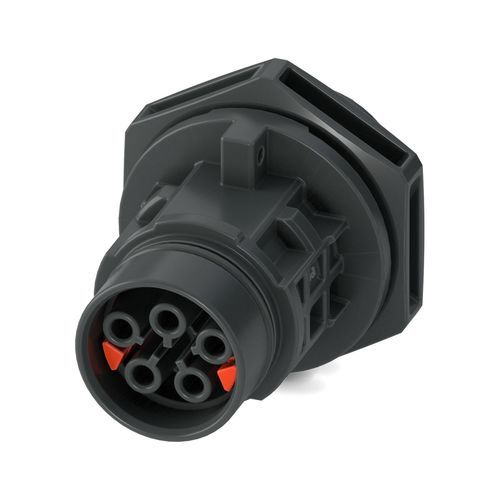

Conector de alimentación eléctrica PRC 20/5-C1-FT25-FC2,5 SET50

redondode engasteAC

Descripción breve
Conector de dispositivo para montaje frontal. Gama de productos: PRC 20. Color: negro. Número de posiciones: 5. Sección mínima del conductor: 0,5 mm², sección máxima del conductor: 2,5 mm². Tensión nominal: 400 V CA. Intensidad nominal: 20 A. Método de conexión: conexión por crimpado. Opción de desbloqueo: 1. con herramienta o 2. manualmente.

Propiedades del producto

• Tipo de producto: Paso de panel
• Familia de producto: PRC 20
• Número de posiciones: 5
• Perfil de conexión: 4+PE
• Codificación: 5-C1
• Clase de protección: II

Dimensiones
Plano dimensional disponible.

Tabla (datos dimensionales):
Ancho: 34 mm
Altura: 38,4 mm
Longitud: 52 mm

Propiedades eléctricas

• Tensión nominal: 400 V CA (III/2,00) según IEC 61535/2 PfG 1915
• También: 600 V CA / CC (III/2,00) según UL 2238 / UL 2237
• 500 V CC (III/2,00) según IEC 61535
• Intensidad nominal: 20 A (con sección de conductor de 2,5 mm² según IEC 61984)

Material y color

• Color de la carcasa: negro (RAL 9005)

Cable / línea

• Sección conductor unipolar: 0,5 mm² - 2,5 mm²

Información comercial

• Número de artículo: 1468393
• Unidad de embalaje: 50 uds
• Cantidad mínima de pedido: 50 uds
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• Peso por pieza (incl. embalaje): 17,64 g
• Peso por pieza (sin embalaje): 15,267 g
• País de origen: PL

Accesorios obligatorios / productos compatibles
Este producto requiere accesorios adicionales para su funcionamiento (accesorios obligatorios). Ejemplos de accesorios compatibles/obligatorios: PRC 20 SEAL (varias tallas / juegos) y contactos de crimpado PRC 20 (p. ej. PRC 20-CCF 0,5-2,5).

Aprobaciones

• Aprobación VDE ID: 334664-TL3-1 (especificación: tensión nominal 500 V, corriente nominal 20 A, sección de conductor 0,5 - 2,5 mm²)
• UL Listed (ID de aprobación: E221474-20240312) (especificación: tensión nominal 600 V, corriente nominal 20 A, AWG 20 - 14)
• cUL Listed (ID de aprobación: E221474-20240312) (especificación similar a la de UL)

Descargas & CAD
Están disponibles varios documentos descargables para este producto, incluidos modelos 3D simplificados (.stp), dibujos de la familia de productos y dibujos técnicos, declaraciones de conformidad y albaranes. Ejemplos de archivos: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp, pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp, dibujos de la familia y múltiples PDF de declaraciones y certificados.

Notas
Opción de desbloqueo: 1. con herramienta o 2. manualmente. Para notas de montaje, consultar el albarán.

Especificaciones técnicas

• Serie / familia: PRC 20
• Designación: Conector de dispositivo para montaje frontal
• Posiciones: 5
• Método de conexión: Conexión por crimpado
• Sección del conductor: 0,5 - 2,5 mm²
• Tensión nominal: 400 V CA (IEC); 600 V CA/CC (UL)
• Intensidad nominal: 20 A (con 2,5 mm²)
• Perfil de conexión: 4+PE
• Codificación: 5-C1
• Clase de protección: II
• Color del alojamiento: Negro (RAL 9005)
• Unidad de embalaje / MOQ: 50 uds
• GTIN / EAN: 4063151865467
• Número de artículo: 1468393
