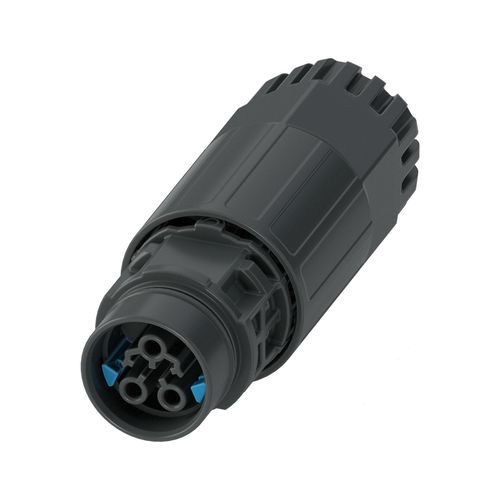

Conector de alimentación eléctrica PRC 20/3-C1-FC-FC2,5 SET50

de cable a cablecircularde engaste

Descripción del producto
Conector acoplador para aplicaciones de instalación. Familia de producto: PRC 20. Color: negro (RAL 9005). Número de polos: 3 (2+PE). Sección de conductor: 0,5–2,5 mm². Tensión nominal: 400 V AC (IEC); valores alternativos: 600 V AC/DC (UL), 500 V DC (IEC). Corriente nominal: 20 A. Método de conexión: engaste (crimp). Opciones de desbloqueo: 1. con herramienta o 2. a mano.

Datos técnicos (visión general)

• Tipo de producto: Conector de instalación
• Familia de producto: PRC 20
• Número de polos: 3
• Perfil de conexión: 2+PE
• Código: 3-C1
• Clase de protección: II

Propiedades eléctricas
Tensión nominal: 400 V AC (III/2.00) según IEC 61535/2 PfG 1915; 600 V AC/DC (III/2.00) según UL 2238 / UL 2237; 500 V DC (III/2.00) según IEC 61535. Corriente nominal: 20 A (con sección de conductor 2,5 mm² según IEC 61535).

Dimensiones
Ancho: 28,5 mm
Alto: 28,5 mm
Longitud: 80,4 mm

Especificaciones de materiales
Color (carcasa): negro (RAL 9005)
Material junta (estanqueidad de cable): EPDM
Material carcasa: PPE
Material portacontactos: PPE
Material prensaestopas: PC
Material contacto: CuZn (Material de contacto, Pb < 0,1)

Cable / línea
Conductor sólido, sección: 0,5–2,5 mm². AWG compatibles: 20–14 (según listados UL).

Datos comerciales

• Número de artículo: 1468419
• Unidad de embalaje: 50 pc
• Cantidad mínima de pedido: 50 pc
• Clave de producto: ABLHBB
• GTIN / EAN: 4063151865474
• Peso por unidad (con embalaje): 30,901 g
• Peso por unidad (sin embalaje): 30,901 g
• País de origen: PL

Aprobaciones (extracto)
Aprobación VDE (ID: 334664-TL3-1) - Tensión nominal U_N: 500 V; Corriente nominal I_N: 20 A; sección: 0,5–2,5 mm².
UL Listed (ID: E221474-20240312) - Tensión nominal: 600 V; Corriente nominal: 20 A; AWG: 20–14.
cUL Listed (ID: E221474-20240312) - Tensión nominal: 600 V; Corriente nominal: 20 A; AWG: 20–14.

Información de pedido / Notas
Opciones de desbloqueo: 1. con herramienta o 2. a mano. Para instrucciones de montaje, consultar el albarán y los documentos descargables.

Descargas (disponibles en la página del producto)
Documentación y planos del producto (aprobaciones, declaraciones, modelos 3D, dibujos técnicos, textos para licitación, albarán) disponibles en la sección de descargas del producto.

Ventajas / información adicional

• Diseño compacto que permite la transmisión de hasta 20 A en un espacio reducido
• Tecnología de bloqueo Duo-Unlock para flexibilidad en instalación y mantenimiento
• Altos índices de protección y buena resistencia a impactos para entornos exigentes
• Manejo sencillo mediante tecnología de engaste probada
• Puesta en servicio rápida y con menos errores gracias al codificado mecánico y marcado por color

Especificaciones técnicas

• Familia / serie: PRC 20
• Designación: PRC 20/3-C1-FC-FC2,5 SET50
• Tipo de producto: Conector de instalación
• Número de polos: 3
• Perfil de conexión: 2+PE
• Código: 3-C1
• Método de conexión: Engaste (crimp)
• Desbloqueo: herramienta o a mano
• Tensión nominal (IEC): 400 V AC; (UL) 600 V AC/DC; (IEC DC) 500 V DC
• Corriente nominal: 20 A (con 2,5 mm²)
• Sección de conductor: 0,5–2,5 mm²
• Dimensiones (W x H x L): 28,5 mm x 28,5 mm x 80,4 mm
• Color carcasa: negro (RAL 9005)
• Material carcasa: PPE; Material contacto: CuZn (Pb < 0,1)
• Unidad de embalaje / MOQ: 50 pc
• Número de artículo: 1468419; GTIN/EAN: 4063151865474; Clave producto: ABLHBB
• País de origen: PL; Peso por unidad: 30,901 g
