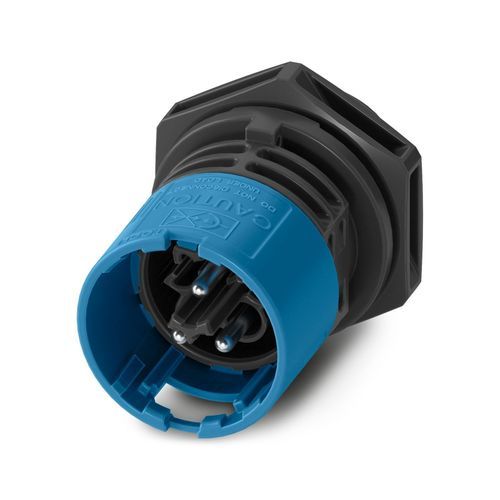

Conector de alimentación eléctrica PRC 20/3-C1-FT25-MC2,5 SET50

de redcircularde engaste

Descripción corta
Pasamuros para montaje frontal, familia PRC 20, color: negro, número de polos: 3, sección de conductor: 0,5–2,5 mm², tensión nominal: hasta 400 V (IEC), corriente nominal: 20 A, método de conexión: conexion por crimpado, opción de desbloqueo: 1. con herramienta o 2. a mano

Características clave

• Pasamuros compacto en frontal con capacidad de hasta 20 A
• Mecanismo Duo-Unlock para mayor flexibilidad en instalación y mantenimiento
• Alta protección contra la entrada de agua y resistencia a impactos para condiciones exigentes
• Conexión por crimpado fiable para un cableado sencillo
• Código mecánico y de color para una puesta en marcha rápida y sin errores

Información de pedido / Notas
Opción de desbloqueo: 1. con herramienta o 2. a mano
Para instrucciones de montaje, consulte el albarán de entrega

Propiedades del producto

• Tipo de producto: Pasamuros de panel, montaje frontal
• Familia de producto: PRC 20
• Número de posiciones: 3
• Perfil de conexión: 2+PE
• Codificación: 3-C1
• Clase de protección / Aislamiento: II

Dimensiones
Dibujo dimensional: ver la imagen del plano dimensional

• Ancho: 34 mm
• Altura: 38,4 mm
• Longitud: 52 mm

Propiedades eléctricas

• Tensión nominal: 400 V (III/2,00) según IEC 61984; 400 V AC (III/2,00) según IEC 61535; 600 V AC/DC (III/2,00) según UL 2238 / UL 2237; 500 V DC (III/2,00) según IEC 61535
• Corriente nominal: 20 A (con sección de conductor 2,5 mm² según IEC 61535)

Especificaciones de material

• Color de la carcasa: negro (RAL 9005)
• Material de la carcasa: PPE
• Material del portacontactos: PPE
• Material de prensaestopas: PC
• Material de contacto: CuZn (Pb < 0,1)

Cable / línea
Conductor sólido, sección: 0,5–2,5 mm²

Condiciones ambientales
Grado de protección: IP66; IP68 (2 m / 2 h); IP69

Datos comerciales

• Número de artículo: 1468373
• Unidad de embalaje: 50 uds
• Cantidad mínima de pedido: 50 uds
• Product key: ABLHAC
• GTIN (EAN): 4063151866129
• Peso por pieza (sin embalaje): 16,575 g
• Peso por pieza (con embalaje): 18,75 g
• País de origen: PL

Accesorios obligatorios

• PRC 20-CCM 0,5-2,5 - Contacto de crimpado (referencia producto: 1468462)

Especificaciones técnicas

• Serie: PRC 20
• Tipo: Pasamuros de panel, montaje frontal
• Número de posiciones: 3
• Codificación: 3-C1
• Método de conexión: Conexion por crimpado
• Rango de sección de conductor: 0,5 mm² a 2,5 mm²
• Tensión nominal: hasta 400 V (IEC), hasta 600 V AC/DC (UL)
• Corriente nominal: 20 A (con 2,5 mm²)
• Clase de protección / Aislamiento: II
• Color / material de carcasa: negro (RAL 9005), PPE
• Material de contacto: CuZn (Pb < 0,1)
• Grado de protección: IP66 / IP68 (2 m / 2 h) / IP69
• Dimensiones (A×Al×L): 34 mm × 38,4 mm × 52 mm
• Unidad de embalaje / MOQ: 50 uds
