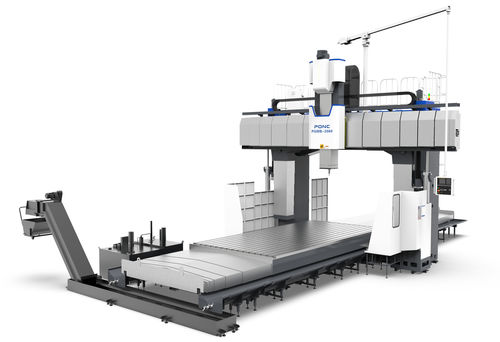

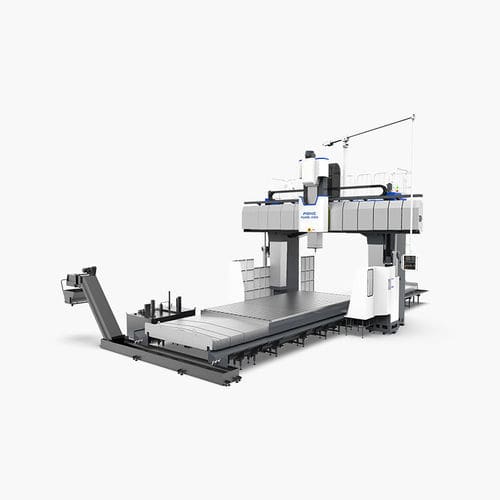

Fresadora CNC 3 ejes PGMB seriesverticaltipo puente40 herramientas
Añadir a mis favoritos
Añadir al comparador
¿Quiere comprar directamente?
Visite nuestra Shop.
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- vertical
- Estructura
- tipo puente
- Número de herramientas
- 40 herramientas, 60 herramientas
- Otra función
- de taladrado, de fileteado
- Aplicaciones
- para hileras, para la industria aeroespacial, para trabajos pesados
- Otras características
- de alta velocidad, de alta precisión
- Carrera X
4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)- Carrera Y
4.500 mm
(177,17 in)- Carrera Z
1.200 mm
(47,24 in)- Velocidad de rotación
4.500 rpm
(28.274 rad.min-1)- Potencia
22 kW, 33 kW
(29,91 hp, 44,87 hp)- Velocidad de avance del eje X
10 m/min
- Velocidad de avance del eje Y
15 m/min
- Velocidad de avance del eje Z
10 m/min
- Carga máxima de la mesa
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- Precisión de colocación
0,015 mm, 0,025 mm, 0,035 mm, 0,04 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00157 in, 0,00177 in)- Repetibilidad
0,01 mm, 0,015 mm, 0,025 mm, 0,03 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00118 in, 0,00138 in)- Peso total
80 t, 90 t, 100 t
(88,18 us ton, 99,21 us ton, 110,23 us ton)- Longitud total
12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)- Anchura total
8.500 mm
(334,6 in)- Altura total
8.000 mm
(315 in)
Descripción
1. La máquina integra funciones de fresado, mandrinado, perforación (perforación, expansión, escariado), roscado.
2. Se adopta el sistema internacional de control numérico CNC.
3.It es adecuado para el procesamiento de piezas grandes, piezas de placa, piezas de disco, piezas de cáscaras, moldes y otras piezas de precisión.
4. Características de alta precisión, alta velocidad, alta flexibilidad y protección del medio ambiente.
5. En comparación con la máquina de viga fija, el rango de altura de la pieza de trabajo es más grande, y la carrera del eje W y la carrera del eje Z se pueden superponer, lo que puede evitar eficazmente que el ariete se extienda demasiado y afecte la rigidez del mecanizado.
6.It es ampliamente utilizado en las industrias de construcción naval, generación de energía, maquinaria pesada, locomotora, aeroespacial, maquinaria textil, maquinaria de impresión, fabricación de moldes, etc.
