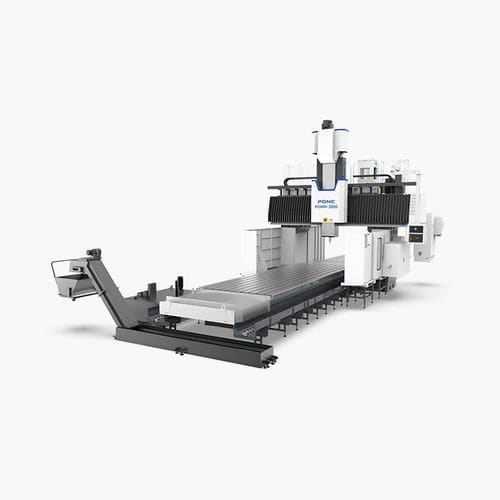

Fresadora CNC 3 ejes PGMH series
verticaltipo puenteBT 50

Fresadora CNC 3 ejes - PGMH series - PONC CNC - vertical / tipo puente / BT 50
Fresadora CNC 3 ejes - PGMH series - PONC CNC - vertical / tipo puente / BT 50
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Más información en la página web de PONC CNC

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
tipo puente
Nariz del husillo
BT 50
Número de herramientas
24 herramientas, 40 herramientas, 32 herramientas
Otra función
de taladrado, de fileteado
Aplicaciones
para la industria del molde
Otras características
de alta eficacia, de gran rigidez
Carrera X

4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)

Carrera Y

3.700 mm
(145,67 in)

Carrera Z

1.000 mm
(39,37 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Potencia

17 kW, 25,5 kW
(23,11 hp, 34,67 hp)

Velocidad de avance del eje X

15 m/min

Velocidad de avance del eje Y

15 m/min

Velocidad de avance del eje Z

12 m/min

Carga máxima de la mesa

15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)

Peso de la herramienta (máx.)

18 kg
(39,7 lb)

Precisión de colocación

0,015 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00177 in)

Repetibilidad

0,01 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00138 in)

Peso total

45 t, 51 t, 57 t
(49,6 us ton, 56,22 us ton, 62,83 us ton)

Longitud total

12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)

Anchura total

6.800 mm
(267,7 in)

Altura total

5.300 mm
(208,7 in)

Descripción

1. Integrado con la función de fresado, integrado con la función de fresado, mandrinado, perforación (perforación, expansión, escariado), roscado y otras funciones de procesamiento. 2. Se adopta el sistema internacional de control numérico CNC. 3. Configure el eje W para aumentar el rango de altura de la pieza de trabajo mecanizada y mejorar el rendimiento de mecanizado. 4. En comparación con la máquina de viga fija, el rango de altura de la pieza de trabajo es más grande y la carrera del eje W y la carrera del eje Z se pueden superponer, lo que puede evitar efectivamente que el ariete se extienda demasiado y afecte la rigidez del mecanizado. 5. Ampliamente utilizado en el procesamiento de moldes, piezas estructurales, maquinaria textil y otras piezas.
