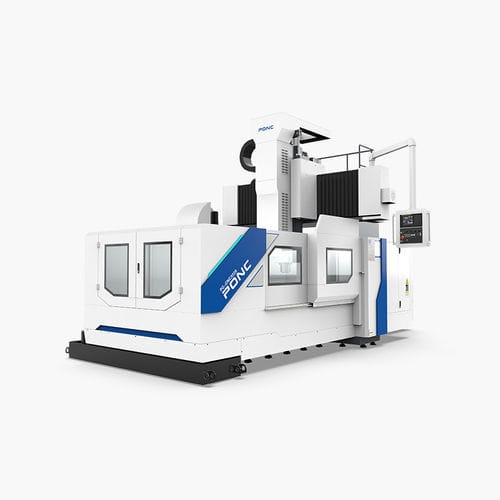

Centro de mecanizado 3 ejes PG-3220verticaltipo puenteBT 50
Añadir a mis favoritos
Añadir al comparador
¿Quiere comprar directamente?
Visite nuestra Shop.
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- vertical
- Estructura
- tipo puente
- Nariz del husillo
- BT 50
- Otra función
- de taladrado, de fileteado
- Aplicaciones
- para trabajos pesados
- Carrera X
3.200 mm
(125,98 in)- Carrera Y
2.000 mm
(78,74 in)- Carrera Z
1.000 mm
(39,37 in)- Velocidad de rotación
6.000 rpm
(37.699 rad.min-1)- Potencia
18,5 kW
(25,15 hp)- Velocidad de avance del eje X
15 m/min
- Velocidad de avance del eje Y
15 m/min
- Velocidad de avance del eje Z
12 m/min
- Carga máxima de la mesa
6 t
(7 us ton)- Precisión de colocación
0,01 mm, 0,015 mm, 0,02 mm
(0,00039 in, 0,00059 in, 0,00079 in)- Repetibilidad
0,015 mm
(0,00059 in)- Peso total
23 t
(25,35 us ton)- Longitud total
8.400 mm
(330,7 in)- Anchura total
5.300 mm
(208,7 in)- Altura total
4.200 mm
(165,4 in)
Descripción
1.Integrado con función de taladrado, mandrinado, fresado, expansión, escariado, roscado rígido, interpolación lineal interpolación circular, interpolación helicoidal y enlace de tres coordenadas.
2.La cama y el banco de trabajo están hechos de hierro fundido de alta resistencia y alta calidad, moldeado con arena de resina.
VIAJES
Altura de paso de la pieza de trabajo - mm - 1100
Distancia entre columnas
mm - 1660
MESA DE TRABAJO
Tamaño de la mesa de trabajo (ancho x largo)
mm - 1800 x 3000
Anchura/distancia de la ranura en T - mm -
9-22/190
ALIMENTACIÓN -
Avance de corte X/Y/Z -
mm/min
10/10/8
SISTEMA DE LUBRICACIÓN Y REFRIGERACIÓN -
Sistema de lubricación - Automático -
Sistema de refrigeración - Refrigeración por agua -
ESPECIFICACIONES MECÁNICAS -
Presión neumática requerida - kg/cm² - 6~9
sistema cnc - / -
SIEMENS/FANUC
---
