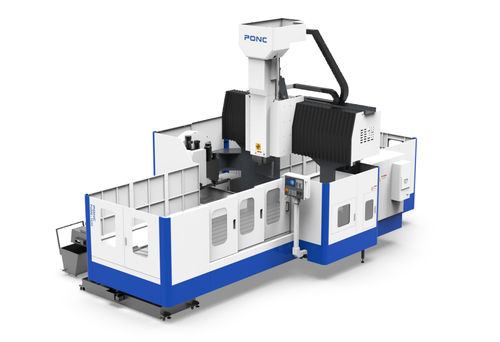

Centro de mecanizado CNC con pórtico fijo PGME series

5 ejesverticalcon mesa móvil

- El modelo económico ofrece un alto costo-rendimiento - Viga y columnas de fundición integradas - Fácil instalación y mantenimiento Diseño de la estructura del eje X 1. Se utilizan las guías lineales de servicio pesado 2-55 2. El mecanismo de husillo de bolas está equipado para mejorar el par 3. La cama y la mesa de trabajo están hechas de hierro fundido de alta resistencia. 4. El husillo de bolas se fija con una estructura de estiramiento previo en ambos extremos para disminuir la pérdida de precisión causada por la expansión y contracción térmica. Diseño de estructura del eje Y 1. El husillo de bolas se fija con una estructura de estiramiento previo en ambos extremos para disminuir la pérdida de precisión causada por la expansión y contracción térmica. 2. La viga y las columnas están integradas por fundición de hierro fundido de alta resistencia. 3. Las guías lineales de servicio pesado 2-55 están equipadas, presentan una gran rigidez y estabilidad gracias a su diseño en forma de escalera y su gran envergadura. 4. El mecanismo de husillo de bolas se utiliza para mejorar el par Diseño de la estructura del eje Z 1. Cilindros de equilibrio de compensación automática de nitrógeno doble 2. Deslizador y ariete de hierro fundido de alta resistencia 3. Las guías lineales de servicio pesado 2-55 ubicadas en ambos lados del ariete, con un tramo grande, pueden soportar una mayor fuerza de corte. Sistema de control numérico de primera clase con alta estabilidad de procesamiento • Se adopta el sistema CNC de Siemens y Fanuc • Con potentes funciones y transmisión de datos de nivel completo • Adopta un diseño de arquitectura modular y abierta con alta escalabilidad
