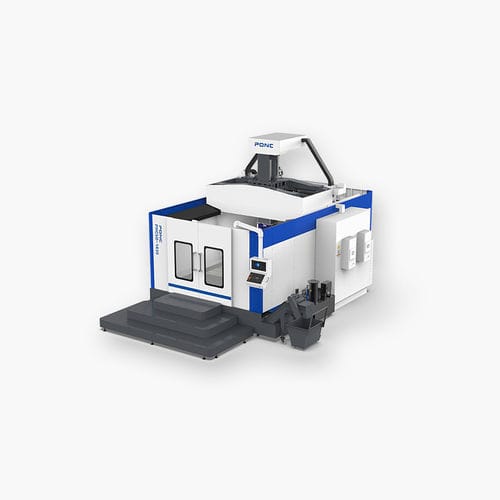

Centro de mecanizado CNC 5 ejes PHC5D series
verticalde pórticoHSK A-63

Centro de mecanizado CNC 5 ejes - PHC5D series - PONC CNC - vertical / de pórtico / HSK A-63
Centro de mecanizado CNC 5 ejes - PHC5D series - PONC CNC - vertical / de pórtico / HSK A-63
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Más información en la página web de PONC CNC

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Estructura
de pórtico
Nariz del husillo
HSK A-63
Número de herramientas
20 herramientas
Otra función
de fresado, de taladrado, de fileteado
Aplicaciones
para trabajos pesados
Carrera X

3.000 mm, 4.000 mm, 6.000 mm
(118,11 in, 157,48 in, 236,22 in)

Carrera Y

1.600 mm
(62,99 in)

Carrera Z

800 mm
(31,5 in)

Velocidad de rotación

8.000 rpm, 20.000 rpm
(50.265 rad.min-1, 125.664 rad.min-1)

Potencia

25 kW, 30 kW
(33,99 hp, 40,79 hp)

Velocidad de avance del eje X

30 m/min

Velocidad de avance del eje Y

30 m/min

Velocidad de avance del eje Z

30 m/min

Peso de la herramienta (máx.)

5 kg
(11 lb)

Precisión de colocación

0,008 mm, 0,015 mm, 0,018 mm, 0,025 mm
(0,00031 in, 0,00059 in, 0,00071 in, 0,00098 in)

Repetibilidad

0,006 mm, 0,008 mm, 0,01 mm, 0,012 mm
(0,00024 in, 0,00031 in, 0,00039 in, 0,00047 in)

Peso total

26 t, 29 t, 35 t
(28,66 us ton, 31,97 us ton, 38,58 us ton)

Longitud total

7.300 mm, 8.300 mm, 10.300 mm
(287,4 in, 326,8 in, 405,5 in)

Anchura total

5.300 mm
(208,7 in)

Altura total

4.300 mm
(169,3 in)

Descripción

La máquina modelo PHC5D tiene funciones de fresado, mandrinado, taladrado, escariado y roscado. Esta máquina es un centro de mecanizado compacto tipo puente, todos los ejes de movimiento están por encima de las paredes izquierda y derecha de la bancada de la máquina. La mesa de trabajo es fija, el peso de la pieza de trabajo no afecta a la precisión de procesamiento. Durante el proceso de corte, la fuerza en los alrededores de esta estructura se equilibra, lo que mejora eficazmente la estabilidad de la máquina herramienta durante el procesamiento, y este diseño térmicamente simétrico hace que la máquina herramienta sea menos susceptible a ambientes hostiles. VIAJES - Distancia de la nariz del husillo a la mesa de trabajo mm - 0~800 Distancia entre columnas mm - 2250 MESA DE TRABAJO Tamaño de la mesa de trabajo - mm - 1600×3000/4000/6000 Carga máx. de la mesa de trabajo T/m² 5 Paso de la ranura T - / - 22H7;250 HUSILLO - Par del husillo N-m - 30/36(S1/S6) Sección transversal del husillo mm - 450×450 ALMACÉN DE HERRAMIENTAS (OPCIONAL) - Diámetro máx. de la herramienta (a plena carga) - mm Ф80 Diámetro máx. de la herramienta (cargada en vacío) - mm Ф150 Longitud máx. de la herramienta - mm - 250 VELOCIDADES DE AVANCE DEL EJE - Avance de corte X/Y/Z m/min 15/15/15 ESPECIFICACIÓN MECÁNICA - Presión neumática requerida - kg/cm² - 6 sistema cnc - / - SIEMENS/FANUC

---

Traducción automática  (ver el original en inglés)
