Centro de mecanizado CNC 5 ejes PHB5D-3040/60/80
verticalde aleación de aluminiopara acero

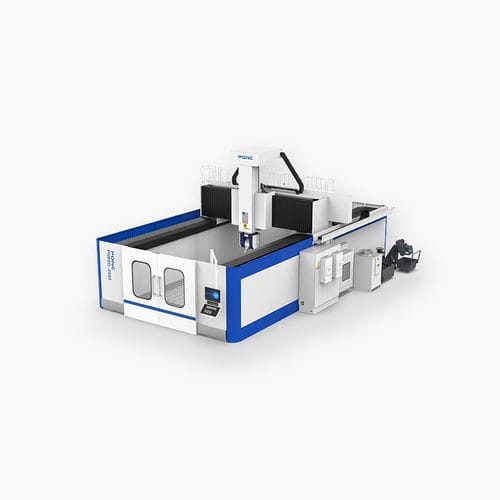

Centro de mecanizado CNC 5 ejes - PHB5D-3040/60/80 - PONC CNC - vertical / de aleación de aluminio / para acero
Centro de mecanizado CNC 5 ejes - PHB5D-3040/60/80 - PONC CNC - vertical / de aleación de aluminio / para acero
Centro de mecanizado CNC 5 ejes - PHB5D-3040/60/80 - PONC CNC - vertical / de aleación de aluminio / para acero - imagen - 2
Centro de mecanizado CNC 5 ejes - PHB5D-3040/60/80 - PONC CNC - vertical / de aleación de aluminio / para acero - imagen - 3
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Más información en la página web de PONC CNC

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Material mecanizado
de aleación de aluminio, para acero, para cobre, para aluminio
Estructura
de pórtico
Nariz del husillo
HSK A-63
Número de herramientas
20 herramientas
Otra función
de fresado, de taladrado, de fileteado
Aplicaciones
para hileras, para trabajos pesados, para la industria aeroespacial
Otras características
de alta precisión
Carrera X

4.000 mm, 6.500 mm, 8.500 mm
(157,48 in, 255,91 in, 334,65 in)

Carrera Y

3.100 mm
(122,05 in)

Carrera Z

1.000 mm, 1.250 mm, 1.500 mm
(39,37 in, 49,21 in, 59,06 in)

Velocidad de rotación

6.000 rpm, 18.000 rpm
(37.699 rad.min-1, 113.097 rad.min-1)

Potencia

56 kW, 70 kW
(76,14 hp, 95,17 hp)

Velocidad de avance del eje X

30 m/min

Velocidad de avance del eje Y

30 m/min

Velocidad de avance del eje Z

30 m/min

Peso de la herramienta (máx.)

5 kg
(11 lb)

Precisión de colocación

0,012 mm, 0,02 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00047 in, 0,00079 in, 0,00098 in, 0,00138 in, 0,00177 in)

Repetibilidad

0,008 mm, 0,012 mm, 0,015 mm, 0,02 mm, 0,025 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00079 in, 0,00098 in)

Peso total

57 t, 73 t, 88 t
(62,83 us ton, 80,47 us ton, 97 us ton)

Longitud total

8.300 mm, 10.800 mm, 12.800 mm
(326,8 in, 425,2 in, 503,9 in)

Anchura total

7.800 mm
(307,1 in)

Altura total

5.700 mm
(224,4 in)

Descripción

1. El centro de mecanizado CNC modelo PHB5D tiene funciones de capacidad de fresado, perforación y roscado. 2. Se adopta el sistema internacional de control numérico CNC. Mecanizado para varias longitudes de perfiles metálicos, como aluminio, acero, cobre, etc 3. Se utiliza el diseño de tipo puente, con una amplia gama de piezas de procesamiento y alta precisión de procesamiento. 4. Eje A / C multiángulo, multiazimut, procesamiento multiángulo, para satisfacer diferentes necesidades de procesamiento. 5.It es ampliamente utilizado para el procesamiento de moldes grandes y medianos y piezas estructurales de aleación de aluminio en la industria aeroespacial y de moldes.
