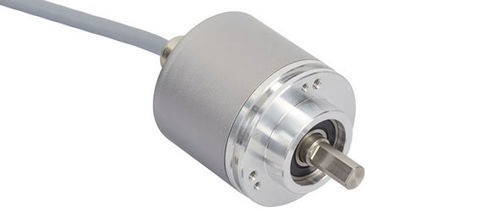

Encoder rotativo incremental UTD-IPT00-XXXXX-L060-AAW

magnéticocon eje macizocon brida

Resumen del producto
El codificador incremental programable POSITAL IXARC UTD-IPT00-XXXXX-L060-AAW ofrece PPR configurable, salidas seleccionables (RS422/TTL o Push-Pull HTL), brida de sujeción ø58 mm y eje macizo de acero inoxidable ø6 mm. Diseñado para aplicaciones industriales que requieren alta respuesta en frecuencia y protección IP65/IP66.

Interfaz
Interfaz incremental programable con rango PPR 1–32768. Parámetros configurables: pulsos por revolución (PPR), tipo de salida (Push-Pull HTL o RS422/TTL) y sentido de conteo. Configuración mediante UBIFAST Configuration Tool (v1.6.10 o superior). Nota: PPR >16384 requiere ajuste en fábrica durante la producción.

Salidas
Driver de salida: RS422 (TTL) o Push-Pull (HTL). Respuesta en frecuencia máxima hasta 1 MHz. Corriente de conmutación máxima 50 mA por canal. Niveles típicos: alto >4 V, bajo <0.5 V (consultar rangos de alimentación para niveles HTL).

Datos eléctricos
Tensión de alimentación 4.75–30 VDC. Consumo ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potencia ≤1.0 W. Tiempo de arranque <1 s. Protecciones: inversión de polaridad y cortocircuito. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2.

Sensor
Tecnología magnética. Precisión INL ±0,0878° (≤12 bits). Sentido por defecto: giro horario del eje (vista frontal del eje). Ciclo de trabajo ≈180° ±12°, ángulo de fase ≈90° ±6° a >100 RPM.

Especificaciones ambientales
Protección eje IP65, carcasa IP66/IP67. Temperatura de trabajo de -30 °C (fijo) a +80 °C. Humedad hasta 98 % HR sin condensación.

Datos mecánicos
Carcasa: acero con recubrimiento líquido (RAL 9006 White Aluminium) y protección catódica (>720 h). Brida: sujección ø58 mm (aluminio). Eje: macizo inox ø6 mm, longitud 10 mm. Cargas máximas eje: axial 40 N, radial 110 N. Longitud 41,7 mm, peso 1275 g. Velocidad mecánica ≤12000 1/min. Resistencia a impactos y vibraciones según EN 60068.

Conexión eléctrica
Salida axial, cable estándar 10 m (PVC, Ø6 mm), sección 0.14 mm² (AWG 26). Radio de curvatura mínimo: 46 mm fijo, 61 mm en flexión.

Certificación y ciclo de vida
Aprobación: CE. Estado: Nuevo.

Plano de conexión (colores)

• A: Green
• /A: Yellow
• B: Gray
• /B: Pink
• Z: Blue
• /Z: Red
• Power Supply: Brown
• GND: White
• Shielding: Shield

Notas y documentación
Diagrama de pulsos, dibujos dimensionales e instrucciones de configuración disponibles en la ficha del producto. La herramienta UBIFAST es necesaria para algunos ajustes programables.

Especificaciones técnicas

• Familia de producto: POSITAL IXARC codificador incremental programable
• Modelo: UTD-IPT00-XXXXX-L060-AAW
• Salidas: RS422 (TTL) o Push-Pull (HTL)
• PPR programable: 1–32768 (PPR>16384 requiere ajuste de fábrica)
• Tensión de alimentación: 4.75–30 VDC
• Respuesta máxima: 1 MHz
• Protección: eje IP65, carcasa IP66/IP67
• Eje: macizo ø6 mm, longitud 10 mm, acero inoxidable
• Brida: sujección ø58 mm (aluminio)
• Cable: salida axial 10 m PVC, Ø6 mm
