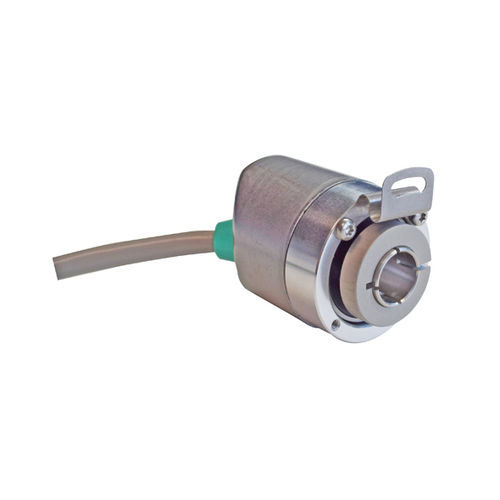

Encoder rotativo incremental UTD-IPT00-XXXXX-V8S0-5TW

magnéticode eje huecode eje hueco ciego

Resumen
Codificador incremental programable POSITAL IXARC, modelo UTD-IPT00-XXXXX-V8S0-5TW. Eje hueco ciego Ø8 mm, opciones de brida Ø36 mm / Ø42 mm. Salidas configurables: RS422 (TTL) o Push-Pull (HTL). Clase de protección IP64/IP65 según versión.

Interfaz
Tipo de interfaz: incremental programable. Funciones de programación: PPR (1–32768), selección de salida (HTL/RS422), sentido de conteo. Configuración con UBIFAST Configuration Tool (versión 1.6.10 o posterior). Nota: PPR >16384 requiere ajuste de fábrica.

Salidas
Driver de salida: RS422 (TTL) o Push-Pull (HTL). Respuesta máxima en frecuencia: 1 MHz. Corriente de conmutación máxima: 50 mA por canal. Niveles: HTL alto >4 V (@4,75–9 V) o >V-3 V (@9–30 V); bajo <0,5 V. RS422 alto >4 V; bajo <0,5 V.

Datos eléctricos
Tensión de alimentación: 4,75–30 VDC. Consumo: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potencia ≤1,0 W. Tiempo de arranque <1 s. Resistencia de carga mínima 120 Ω. Protección contra inversión de polaridad y cortocircuito. EMC: DIN EN 61000-6-4 (emisión), DIN EN 61000-6-2 (inmunidad). MTTF: 280 años @ 40 °C.

Sensor
Tecnología: magnética. Precisión (INL): ±0,0878° (≤12 bits). Sentido por defecto: giro horario visto desde el frente del eje. Duty cycle: 180° ±12° (velocidad >100 RPM). Ángulo de fase: 90° ±6° (velocidad >100 RPM).

Especificaciones ambientales
Clase de protección (eje y carcasa): IP65. Temperatura de operación: fijo -30 °C a +80 °C; flexible -5 °C a +80 °C. Humedad: hasta 98% HR, sin condensación.

Datos mecánicos
Carcasa: acero, zincado. Brida: aluminio, opciones blind hollow Ø36/Ø42 mm. Eje: hueco ciego profundidad 18 mm, Ø8 mm, acero inoxidable V2A (1.4305/303). Par de fricción ≤3 Ncm @20 °C. Velocidad máxima ≤12 000 1/min. Chocs y vibraciones conforme a normas EN. Longitud 50,2 mm. Peso 805 g. Desalineación axial/radial estática máx. ±0,3 mm / ±0,5 mm.

Conexión eléctrica
Salida de cable: axial o radial. Cable estándar: PVC 5 m, 0,14 mm² (AWG26). Diámetro del cable 6 mm. Radio mínimo de curvatura: 46 mm (fijo), 61 mm (flexión).

Certificación
Aprobaciones: CE y cULus.

Ciclo de vida
Estado: Nuevo.

Plan de conexión (señal → color)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Diagrama de pulsos y dimensiones
Diagrama de pulsos para el fasado de canales (A, /A, B, /B, Z, /Z) y dibujos dimensionales/3D disponibles para montaje, opciones de brida y salida de cable.

Accesorios (ejemplos)

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

Especificaciones técnicas

• Modelo: UTD-IPT00-XXXXX-V8S0-5TW
• Marca: POSITAL
• Tipo de interfaz: incremental programable (PPR 1–32768)
• Salidas: RS422 (TTL) o Push-Pull (HTL), máx. 1 MHz
• Tensión de alimentación: 4,75–30 VDC
• Consumo: ≤60 mA @5 V
• Eje: hueco ciego Ø8 mm, profundidad 18 mm; inoxidable
• Brida: Ø36 / Ø42 mm, aluminio
• Carcasa: acero zincado; longitud 50,2 mm
• Protección: IP65 (eje y carcasa)
• Temperatura: -30 °C a +80 °C
• Cable: 5 m PVC, 0,14 mm² (AWG26)
• Aprobaciones: CE, cULus
