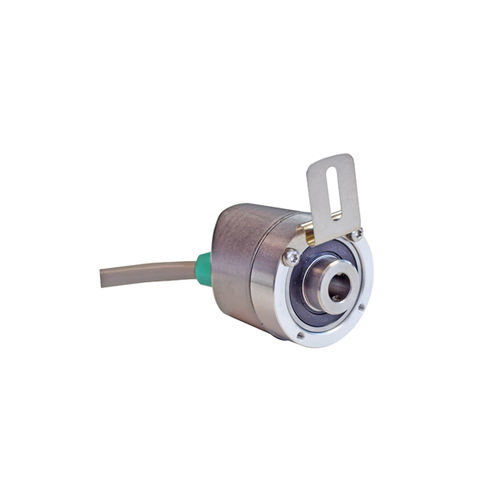

Encoder rotativo incremental UTD-IPT00-XXXXX-AAB0-2TW

magnéticode eje huecode eje hueco ciego

Descripción del producto
POSITAL IXARC encoder incremental programable con salidas RS422 (TTL) o Push-Pull (HTL). Brida Blind Hollow ø36 mm (A), eje hueco ciego ø10 mm (profundidad 18 mm). Clase de protección IP64 / IP65 según versión.

Interfaz
Interfaz: Incremental programable
Parámetros configurables: PPR (1–32768), tipo de salida (HTL Push-Pull o RS422 TTL), sentido de conteo
Herramienta de configuración: UBIFAST Configuration Tool (versión 1.6.10 o superior). Nota: PPR >16384 requiere ajuste en producción.

Salidas
Driver de salida: RS422 (TTL) o Push-Pull (HTL)
Nivel alto (HTL): >4 V @ 4,75–9 V; > V-3 V @ 9–30 V
Nivel bajo: <0.5 V
Respuesta en frecuencia máxima: 1 MHz
Corriente de conmutación máx.: 50 mA por canal

Datos eléctricos
Tensión de alimentación: 4.75–30 VDC
Consumo de corriente: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Potencia: ≤1.0 W
Tiempo de arranque: <1 s
Resistencia mínima de carga: 120 Ω
Protección inversión de polaridad y cortocircuito: Sí
EMC: Emisión DIN EN 61000-6-4; Inmunidad DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensor
Tecnología: Magnética
Precisión (INL): ±0,0878° (≤12 bits)
Señal por defecto: movimiento horario del eje (vista frontal del eje)
Ciclo de trabajo: 180° ±12° (velocidad >100 RPM)
Ángulo de fase: 90° ±6° (velocidad >100 RPM)

Especificaciones ambientales
Clase de protección (eje / carcasa): IP65
Temperatura de trabajo: -30 °C fijo / -5 °C flexible hasta +80 °C
Humedad: hasta 98% HR, sin condensación

Datos mecánicos
Carcasa: acero, zincado; brida: aluminio (Blind Hollow ø36 mm A)
Eje: hueco ciego ø10 mm, profundidad 18 mm, acero inoxidable V2A (1.4305 / 303)
Par de rozamiento: ≤3 Ncm @20 °C
Velocidad mecánica máx.: ≤6000 1/min
Choques / vibraciones: choque ≤100 g; vibración ≤10 g
Longitud: 50,2 mm; Peso: 405 g
Desalineación axial / radial máx.: estática ±0,3 / ±0,5 mm; dinámica ±0,1 / ±0,2 mm

Conexión eléctrica
Orientación de salida: axial o radial
Conexión: cable fijo 2 m (PVC), diámetro 6 mm, conductor 0.14 mm² (AWG 26)
Radio mínimo de curvatura: 46 mm fijo, 61 mm en flexión

Plan de conexión (señal → color)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power supply → Brown
GND → White
Shielding → Shield

Certificaciones y ciclo de vida
Aprobaciones: CE, cULus
Estado del producto: Nuevo

Información adicional
Diagrama de pulsos, dibujos de dimensiones y archivos 2D/3D disponibles para instalación y cableado.

Características / especificaciones técnicas

• Modelo: UTD-IPT00
• Tipo: Encoder incremental programable (POSITAL IXARC)
• Rango PPR programable: 1–32768 (PPR >16384 requiere ajuste en producción)
• Salidas: Push-Pull (HTL) o RS422 (TTL), max 50 mA/canal
• Respuesta máxima de frecuencia: 1 MHz
• Tensión de alimentación: 4.75–30 VDC
• Protección: IP65 (eje y carcasa)
• Eje: hueco ciego ø10 mm, profundidad 18 mm, inox V2A
• Brida: Blind Hollow ø36 mm (A), aluminio
• Longitud / Peso: 50.2 mm / 405 g
• Normas EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2
• Aprobaciones: CE + cULus
