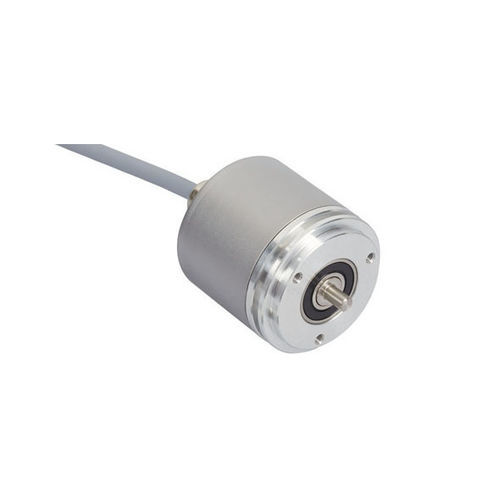

Encoder rotativo incremental UTD-IPT00-XXXXX-YA10-CAW

magnéticocon eje macizocon brida sincro

Resumen del producto
POSITAL IXARC codificador incremental programable UTD-IPT00-XXXXX-YA10-CAW con eje sólido doble plano ø6 mm, brida sincro Ø58 mm y salidas seleccionables RS422 (TTL) o Push-Pull (HTL). Protección eje IP65; carcasa IP66/IP67.

Interfaz
Interfaz: incremental programable. Funciones de programación: PPR 1–32768, selección de tipo de salida, dirección de conteo. Configuración mediante UBIFAST Configuration Tool (versión 1.6.10 o superior). Si se requiere PPR >16384, dichos ajustes y configuraciones adicionales deben realizarse en producción.

Salidas
Driver de salida: RS422 (TTL) o Push-Pull (HTL). Nivel alto Push-Pull: >4 V (@4,75–9 V alimentación) o >V-3 V (@9–30 V). Nivel bajo: <0,5 V. Respuesta máxima en frecuencia: 1 MHz. Corriente de conmutación máxima: 50 mA por canal.

Datos eléctricos
Tensión de alimentación: 4,75–30 VCC. Consumo: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potencia ≤1,0 W. Tiempo de arranque <1 s. Resistencia de carga mínima: 120 Ω. Protección contra inversión de polaridad y cortocircuito. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2. MTTF: 280 years @40 °C.

Sistema sensor
Tecnología: magnética. Precisión (INL): ±0,0878° (≤12 bits). Sentido por defecto: giro horario (vista frontal del eje). Ciclo de trabajo: 180° ±12° (velocidad >100 RPM). Ángulo de fase: 90° ±6° (velocidad >100 RPM).

Especificaciones ambientales
Protección eje: IP65. Protección carcasa: IP66/IP67. Temperatura de funcionamiento: montaje fijo hasta -30 °C, montaje flexible hasta -5 °C; máxima +80 °C. Humedad: 98% HR, sin condensación.

Datos mecánicos
Carcasa: acero con recubrimiento húmedo (RAL 9006) y protección catódica anticorrosión (>720 h niebla salina). Brida: sincro Ø58 mm en aluminio. Eje: ø6 mm sólido, doble plano, longitud 10 mm, acero inoxidable V2A (1.4305/303). Cargas máximas: axial 40 N, radial 110 N. Inercia rotor ≤30 gcm². Par de fricción ≤3 Ncm @20 °C. Velocidad mecánica máx. ≤12000 1/min. Chocs y vibraciones según normas EN. Longitud 45,7 mm. Peso 250 g. Vida mecánica según condiciones de carga.

Conexión eléctrica
Orientación: axial. Cable: 1 m PVC, Ø6 mm, conductor 0,14 mm² (AWG 26). Radio mínimo de curvatura: 46 mm fijo, 61 mm flexión. Mapa de colores a continuación.

Plan de conexión (señal / color)
A: Green
/A: Yellow
B: Gray
/B: Pink
Z: Blue
/Z: Red
Alimentación: Brown
GND: White
Blindaje: Shield

Certificación
Aprobaciones: CE.

Ciclo de vida
Estado del producto: Nuevo.

Características / especificaciones técnicas

• Modelo: UTD-IPT00-XXXXX-YA10-CAW
• Marca: POSITAL
• Tipo: codificador incremental programable (magnético)
• Interfaz: incremental programable, PPR 1–32768 (UBIFAST)
• Salidas: RS422 (TTL) o Push-Pull (HTL), hasta 1 MHz
• Alimentación: 4,75–30 VCC; potencia ≤1,0 W
• Protección: eje IP65; carcasa IP66/IP67
• Eje: ø6 mm, sólido, doble plano, inox V2A
• Brida: sincro Ø58 mm, aluminio
• Temperatura de trabajo: -30 °C a +80 °C
• Cable: 1 m PVC, Ø6 mm, AWG 26
• MTTF: 280 years @40 °C
• Aprobaciones: CE
