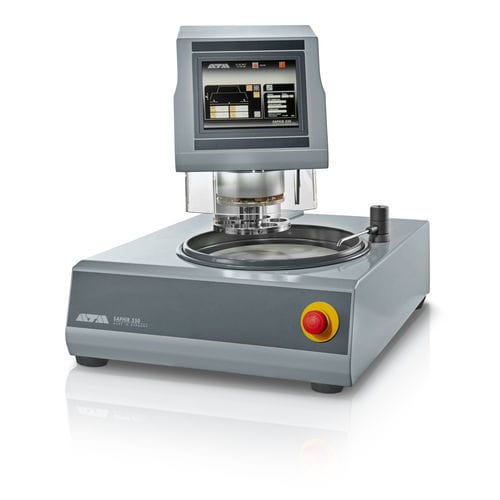

Amoladora pulidora estacionaria Saphir 550

de banconeumáticaeléctrica

Introducción
La SAPHIR 550 con RUBIN 520 es una máquina de rectificado y pulido monodisco de nueva generación, diseñada para discos de trabajo Ø 200 - 300 mm. La cabeza RUBIN 520 cuenta con una pantalla protectora automática y funciones de control avanzadas, como presión individual o central seleccionable, memoria programable, dosificación integrada y medida automática del material desprendido. El ajuste de altura motorizado con cierre neumático y las prestaciones de la unidad base SAPHIR 350 proporcionan preparaciones precisas y reproductibles. La altura de desbaste puede programarse con una precisión de 0,01 mm y la máquina se detiene automáticamente al alcanzar el valor prefijado.

Características principales

• Lijadora/pulidora monodisco con cabeza RUBIN 520
• Presión seleccionable: individual o central
• Velocidad variable del disco de trabajo y de la cabeza
• Control electrónico con pantalla táctil
• Rutinas programables y memoria
• Cabeza de pulido con giro horario/antihorario
• Función memoria para ajustes laterales y de altura
• Pantalla protectora frontal automática para seguridad del operador

Aspectos operativos y seguridad
La cabeza RUBIN 520 integra una pantalla protectora automática que mejora la seguridad del operario. El sistema de control gestiona la presión individual y central, admite un sistema dosificador integrado y realiza la medición automática del material desprendido. El ajuste motorizado de altura con bloqueo neumático garantiza una preparación plana. La altura de desbaste puede fijarse con 0,01 mm de precisión; la máquina se detiene automáticamente al alcanzar el valor prefijado.

Consumibles y soporte
Para obtener los mejores resultados, es fundamental utilizar consumibles adecuados. QATM suministra consumibles dedicados optimizados para la configuración SAPHIR 550 / RUBIN 520. Hay soporte técnico, repuestos y asesoramiento de aplicación disponibles para garantizar la reproducibilidad del proceso y la disponibilidad de la máquina.

Multimedia
Están disponibles vídeos instructivos y de demostración que muestran el uso correcto, los procedimientos de ajuste y el funcionamiento con presión central.

Especificaciones técnicas

• Discos de trabajo: Ø 200 - 300 mm (nota: el texto del producto también hace referencia a discos Ø 250 - 300 mm)
• N.º de muestras (presión individual): 1 - 6 muestras Ø 50 mm
• Fuerza de presión individual: variable, 5 - 80 N
• Fuerza de presión central: variable, 20 - 400 N
• Potencia de conexión: 3,2 kVA
• Potencia de accionamiento (base): 0,75 kW S6/40%
• Potencia de accionamiento (cabeza): 0,17 kW S1
• Velocidad (rectificadora): 50 - 600 rpm
• Velocidad (cabeza): 30 - 150 rpm
• Dimensiones (An x Al x P): 560 x 550 - 650 x 660 mm
• Peso: ≈ 85 kg
• Conexión de agua: 1x entrada agua fría R½" máx. 6 bares
