Máquina lijadora-pulidora para preparación de muestras Qpol 250 BOT

para laboratorio de metalografíade esmerilado planode acabado

Introducción

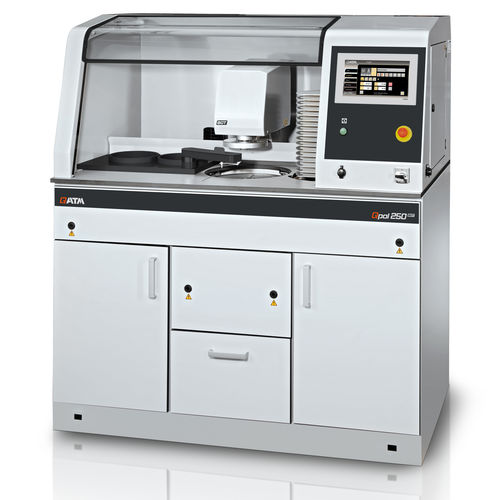

El robot compacto y totalmente automático de lijado y pulido Qpol 250 BOT integra el flujo completo de preparación de muestras —lijado, pulido, dosificación y limpieza por ultrasonidos— en una sola unidad. Incluye un cambiador para 16 discos, una unidad de dosificación de 6 posiciones y un depósito de sedimentación insertable de 45 L como opción para integración en System Lab. La operación es intuitiva mediante una pantalla táctil industrial de 10 pulgadas y un portamuestras de presión central con fijación manual rápida. Todos los parámetros de proceso pueden ajustarse durante el funcionamiento automático.

Beneficios de la automatización

• Procesos automatizados: Lijado, pulido y limpieza multi‑paso se ejecutan sin intervención continua del operario.
• Selección flexible de medios: Soporte para hasta 16 medios de lijado y pulido para adaptar el proceso al material.
• Alta reproducibilidad: Sensores de fuerza y medición controlada del material eliminado garantizan resultados consistentes.

Ventajas del producto

• Sistema de lijado y pulido con presión central
• Carcasa de aluminio pintada en polvo, diseñada para integración de laboratorio
• Cabezal de pulido con velocidad variable
• Medición de material eliminado con precisión de visualización 0,1 mm
• Control electrónico mediante pantalla táctil industrial
• Cambiador automático de abrasivos/discos (16 posiciones)
• Estación de limpieza con agua, aire comprimido y etanol
• Limpiador ultrasónico para limpieza intermedia o final
• Unidad de dosificación 6 posiciones (4 suspensiones diamantadas o lubricantes, 2 suspensiones de pulido fino)
• Cajón para almacenamiento de abrasivos y consumibles
• Depósito de sedimentación insertable 45 L (opcional)
• Barrera de luz para asegurar la zona de peligro

Estación de limpieza
La estación de limpieza integrada realiza un proceso de limpieza multi‑paso totalmente automático con agua, aire y etanol. Los pasos y tiempos de limpieza son configurables. El módulo ultrasónico está disponible para limpiezas intermedias y finales, y el secado neumático evita la contaminación cruzada.

Depósito de sedimentación
El depósito insertable (opcional) se integra en el mueble y ofrece:

• Depósito de PVC de 2 cámaras, 45 L
• Diseño móvil con mecanismo de inserción para armarios System Lab

Cambiador de discos
El cambiador automático admite hasta 16 medios de lijado y pulido (p. ej. papeles SiC o discos Galaxy). Durante la limpieza, el cambiador reemplaza los medios automáticamente y la fijación se realiza mediante el sistema Vacu‑Jet.

Unidad de dosificación
La unidad de dosificación y el depósito de botellas están dispuestos para un acceso sencillo dentro del mueble. Se ofrecen opciones de control de nivel y agitador magnético para procesos continuos.

Superioridad en detalle

• 1. Carcasa robusta
  • Carcasa de aluminio pintada en polvo diseñada para entornos de laboratorio
  • Integración fluida en los flujos de trabajo System Lab
• 2. Estación de limpieza integrada
  • Limpieza por ultrasonidos y con agua, etanol y aire
  • Secado neumático para evitar contaminación
  • Programas de limpieza configurables
• 3. Cambiador de medios
  • Hasta 16 medios de lijado y pulido para máxima flexibilidad
• 4. Pantalla táctil industrial de 10 pulgadas
  • Interfaz de usuario QATM intuitiva
  • Hasta 200 métodos de preparación definidos por el usuario
• 5. Cabezal inteligente
  • Medición del material eliminado mediante sensores de fuerza
  • Velocidad del cabezal variable para control según aplicación
• 6. Concepto de seguridad avanzado
  • Barrera de luz que impide el acceso a la zona de peligro durante la operación

Datos técnicos

• Discos de trabajo: Ø 250 mm
• Potencia de accionamiento (lijadora): 1,1 kW S3/40%
• Potencia de accionamiento (cabezal de pulido): 0,17 kW S1
• Diámetro del portamuestras: 160 mm
• Velocidad del cabezal: 30 - 150 rpm
• Velocidad de la lijadora: 50 - 600 rpm
• Medición controlada de material eliminado (precisión de visualización): 0,1 mm
• Conexión de agua: 1x agua potable R½" (máx. 6 bar)
• Salida de aguas residuales: DN50
• Conexión de aire comprimido: 6 bar, acoplamiento NG8
• Dimensiones (A x H x P): 1320 x 1500 x 800 mm
• Cambiador de medios: hasta 16 discos
• Unidad de dosificación: 6 posiciones (4x suspensión diamantada/lubricante, 2x suspensión de pulido fino)
• Limpieza: agua, aire, etanol + limpiador ultrasónico
• Depósito de sedimentación: 2 cámaras, 45 L (opción insertable)
