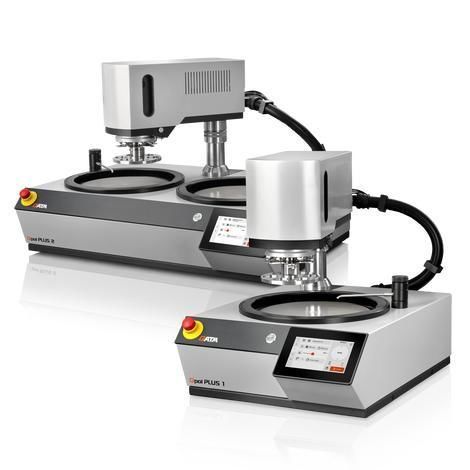

Amoladora pulidora de banco Qpol PLUS series

eléctricaindustrialergonómica

Introducción

• Haga que sea sencillo. Haga que sea automático.

Los Qpol PLUS 1 y PLUS 2 son máquinas automáticas de rectificado y pulido de una o dos ruedas para la preparación de muestras metalográficas. Pueden trabajar en modo presión simple o presión central y aceptan platos de trabajo Ø 200 / 250 / 300 mm. La cabeza PLUS de alto rendimiento permite usar porta-muestras grandes (presión central) hasta Ø 185 mm.

Ventajas del producto

• Procesos automatizados: rectificado/pulido de alto arranque con dosificación variable de suspensiones/lubricantes diamantados, presión de contacto ajustable, control de velocidad y sentido de rotación (en fase/fuera de fase) para la cabeza de pulido y el plato; todos los parámetros son configurables.
• Alta flexibilidad: el porta-muestras tipo L permite trabajar con muestras muy grandes bajo presión central.
• Alta reproducibilidad: hasta 200 métodos de preparación personalizables se pueden guardar (protegidos por gestión de cuentas de usuario) para garantizar resultados consistentes.

Duradera y fiable
Chasis en construcción de aluminio soldado con recubrimiento en polvo de alta calidad.

• Diseño de baja vibración para un funcionamiento fluido.
• Accionamiento controlado en velocidad con potencia adecuada para muestras de mayor tamaño.
• Cuenco plástico resistente a impactos: resistente a la corrosión y fácil de limpiar.

Cabezal de rectificado/pulido con rodamientos giratorios
Alta facilidad de uso y flexibilidad: cabezal equipado con topes giratorios ajustables.

• Mangos empotrados en ambos lados con botones integrados para desbloqueo, que facilitan su manejo.
• Amplio espacio entre el cabezal y la superficie de trabajo para un reemplazo rápido del porta-muestras.

Sistema de limpieza sencillo
Diseño de disco único que facilita la extracción de componentes y el acceso para la limpieza.

• Aro protector y plato de trabajo extraíbles con mínimo esfuerzo para reducir tiempos de preparación y limpieza.
• Inserto de la cuba (revestimiento plástico) fácil de reemplazar o limpiar para eliminar abrasión y residuos de suspensión.

Grifo extraíble y robusto
Permite una limpieza fácil y exhaustiva del área de trabajo y la bandeja de rectificado.

• Función Cleaning Boost que elimina residuos líquidos de los medios (se seca a 750 rpm en ~3 s).
• Válvula de agua activada automáticamente al inicio y al final del proceso de preparación.
• Grifo robusto con manguera extensible y flexible.

Opción: sistemas dosificadores Qdoser
Los sistemas de dosificación opcionales ofrecen alta flexibilidad de proceso.

• Qdoser GO: sistema de dispensación totalmente automático controlado por software con 4 botellas extraíbles/recargables para resultados reproducibles (agitador magnético opcional).
• Qdoser PLUS: también permite el pulido fino; opción de actualización a botella de 1 L para suspensión de pulido fino.

Protector contra salpicaduras de diseño ergonómico
Diseño orientado al usuario que reduce las salpicaduras y puede utilizarse como reposamanos durante procedimientos largos.

• Rebajes de agarre que permiten el reemplazo de consumibles incluso con el aro en su lugar.

Intuitiva y fácil de usar
Pantalla táctil industrial de 7 pulgadas integrada con software de usuario QATM.

• Estructura de menús intuitiva y configuración sencilla.
• Barra de estado e indicador acústico para mostrar el progreso y el fin del proceso.
• Temporizador integrado y visualización directa del par/presión de contacto para alta reproducibilidad.

Cabezal PLUS — alto rendimiento y muestras grandes
El cabezal PLUS ofrece una presión de contacto de 5–80 N en modo presión simple y 20–350 N en modo presión central. Se pueden preparar hasta 6 muestras Ø 50 mm a velocidades variables con porta-muestras Ø 160 mm; los soportes tipo L permiten porta-muestras de presión central hasta Ø 185 mm.

• Resultados reproducibles mediante procesos automáticos de rectificado y pulido.
• Mangos empotrados con botones para un movimiento fácil.
• Cambio rápido de porta-muestras gracias al amplio espacio disponible.

Medios relacionados y vídeo
Vídeo disponible que muestra el flujo de preparación Qpol GO / Qpol PLUS y las funciones de la máquina.

Características / Especificaciones técnicas

• Platos de trabajo: Ø 200 / 250 / 300 mm.
• Diámetro interior de la cuba: Ø 350 mm.
• Porta-muestras (típico): Presión simple Ø 160 mm; presión central hasta Ø 204 mm (diámetro); soportes tipo L admiten porta-muestras de presión central hasta Ø 185 mm.
• Número de muestras: Presión simple 1–6 muestras Ø 50 mm; presión central 1–5 muestras Ø 70 mm.
• Fuerza de contacto: Presión simple variable 5–80 N; presión central variable 20–350 N.
• Velocidad (plato): 30–600 rpm, variable continuamente.
• Velocidad de rotación (cabezal): 30–160 min⁻¹.
• Potencia de accionamiento (típica): Plato 0,75 kW (S1) / 1,1 kW (S3); cabezal 0,37 kW (S1).
• Carga conectada: ~1,4 kVA.
• Conexión eléctrica: 220–240 V, 50/60 Hz (1 Ph/N/PE) o 100–120 V, 50/60 Hz (1 Ph/N/PE).
• Conexión de agua: 1× agua fresca G ½" máx. 6 bar.
• Dispositivo de dosificación (opcional): Qdoser GO, Qdoser PLUS (opción Qdoser ONE dropper disponible).
• Temperatura ambiente (funcionamiento): 10–40 °C.
• Interfaces: USB para transferencia de datos y actualizaciones de software.
• Dimensiones Qpol PLUS 1 (An × Al × Pr): 511 × 610 × 756 mm; peso ≈ 65 kg (según equipamiento).
• Dimensiones Qpol PLUS 2 (An × Al × Pr): 901 × 610 × 749 mm; peso ≈ 80 kg (según equipamiento).
• Opciones adicionales: agitador magnético para suspensiones, configuraciones de dosificación (Qdoser GO/PLUS), función de retro-lavado para mangueras, botellas de suspensión extraíbles para optimizar relleno/limpieza.
