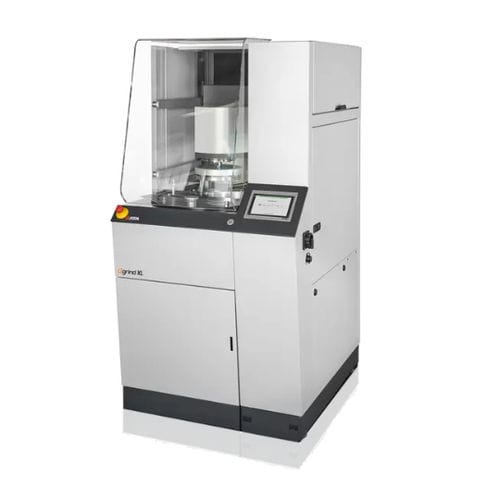

Rectificadora plana Qgrind XL

planapara metales durospara piezas pequeñas

Introducción
La Qgrind XL es una rectificadora plana diseñada para la preparación planar automatizada de muestras metalográficas. Permite tasas de remoción de material elevadas con precisión reproducible gracias a la medición electrónica de fuerza y al control motorizado de la fuerza. Las funciones ForceControl y SmartGrind estandarizan los parámetros de proceso y soportan flujos de trabajo de desbaste y acabado. Las opciones integradas incluyen un rectificador de diamante automático y una estación de limpieza opcional; el software de control proporciona una interfaz gráfica e intuitiva.

Ventajas del producto

• Rectificado plano de alto rendimiento con muela de hasta Ø 356 mm
• Remoción de material definida y reproducible mediante ForceControl y células de carga integradas
• Rectificador de diamante automático y estación de limpieza opcional para continuidad del proceso
• Interfaz táctil 7" intuitiva y gestión de cuentas de usuario

Tecnología avanzada y sistema de medición
El cabezal de rectificado y el rectificador de diamante están equipados con ForceControl y células de carga integradas que permiten fuerzas de rectificado definidas hasta 750 N en el portamuestras. La regulación motorizada de la fuerza y la medición automática de remoción aumentan la fiabilidad y trazabilidad del proceso.

Rectificador de diamante totalmente automático
En el modo automático SmartGrind, el sistema evalúa continuamente el estado de la muela y activa los ciclos de rectificado cuando es necesario. También es posible el rectificado manual o por intervalos. La altura residual de la muela, el desgaste del diamante y el estado del proceso se muestran de forma gráfica.

Modos de rectificado

• Desbaste: incrementa la tasa de remoción hasta un 20% respecto a procesos convencionales para reducir el tiempo de ciclo
• Acabado: mejora la calidad superficial hasta un 15% para obtener muestras planas y con buena calidad

Medición de remoción
El sistema integrado de medición de remoción permite monitorizar con precisión el material retirado (precisión de visualización ±0,1 mm a 1 mm de remoción) para distintos tipos y durezas de muestras.

Piedras y muelas diamantadas
Consumibles disponibles: piedras de óxido de aluminio y carburo de silicio, y muelas diamantadas con aglutinante de resina para cerámicas y metales duros. Los consumibles QATM están homologados para velocidades de hasta 2000 rpm.

Estación de limpieza (opcional)
La estación de limpieza realiza ciclos automáticos de limpieza con agua, etanol y aire y centrifugado hasta 800 rpm para finalizar los pasos de preparación.

Accesorios
QATM suministra una gama de portamuestras estándar para diámetros Ø 160–204 mm y portamuestras especiales para tamaños no estándar.

Software de control Qgrind XL
El software de control muestra claramente los parámetros del proceso y admite operación por pantalla táctil, mantenimiento remoto vía USB/Ethernet y monitorización gráfica del proceso con SmartGrind.

Funciones (software e interfaz)

• Pantalla táctil 7"
• Indicador de estado y señal acústica
• Medición de remoción con visualización gráfica
• Referenciación automática e indicador de desgaste para muela y diamante de rectificado
• Gestión de cuentas de usuario con derechos configurables
• USB / Ethernet para mantenimiento remoto y transferencia de datos

Rendimiento y seguridad
Un motor de 4 kW acciona la muela hasta 2000 rpm. La velocidad del portamuestras es variable (30 - 160 rpm) con fuerza de presión central de 50 - 750 N. Una cubierta de seguridad acrílica motorizada con interruptor de seguridad se abre automáticamente al finalizar el programa y puede retirarse para su limpieza.

Especificaciones técnicas

• Aplicación: Rectificado plano automatizado de muestras metalográficas
• Campos de aplicación: Preparación de superficies de muestras para análisis metalográficos
• Muela Ø máx.: 356 mm
• Velocidad de la muela: variable (1000 - 2000 rpm)
• Portamuestras: Ø 160 - 204 mm
• Velocidad del portamuestras: variable (30 - 160 rpm)
• Dirección de giro del portamuestras: horario / antihorario
• Sistema de presión: fuerza de presión central, control electromotriz de la fuerza
• Fuerza de presión del portamuestras (central): 50 - 750 N
• Medición de remoción: precisión de visualización ±0,1 mm a 1 mm de remoción
• Rango de remoción: 0,1 mm - 10 mm
• Potencia de accionamiento muela: 4 kW (funcionamiento S1)
• Potencia de accionamiento portamuestras: 0,75 kW (funcionamiento S1)
• Potencia de conexión: 9 kVA
• Conexión eléctrica: 400 V / 50 Hz (3Ph / PE), 480 V / 60 Hz (3Ph / PE), 220 V / 60 Hz (3Ph / PE)
• Peso (según configuración): ~ 433 kg
