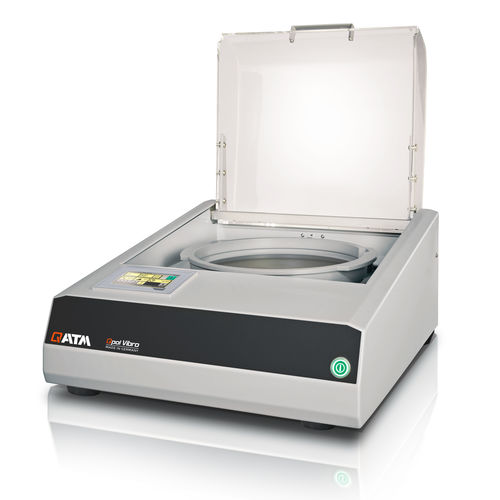

Pulidora de banco Qpol Vibro

accionada por motoreléctricade aluminio

Introducción
La Qpol Vibro es una pulidora vibratoria diseñada para la preparación de superficies de muestras metalográficas sin deformación. Es adecuada como pretratamiento para EBSD, nanoindentación mediante AFM y ensayos de microdureza. La gran cuba magnética (Ø interior 308 mm) admite portamuestras completos, piezas grandes o hasta 21 muestras montadas simultáneamente.

Características clave

• Discos de trabajo compatibles: Ø 300 / 305 mm
• Eje de accionamiento 2,2 kW y cabeza de pulido 1,1 kW
• Control electrónico de fuerza 50–750 N
• Sistema dosificador modular con hasta 6 recipientes y agitador magnético opcional
• Brazo dosificador basculante motorizado para humectado uniforme
• Ciclo de giro del disco (Cleaning Boost)
• Campana de seguridad automática con cierre suave
• Cambio rápido sin herramientas de cuba y paño mediante sistema magnético

Aplicaciones y compatibilidad

• Superficies preparadas aptas para EBSD (incl. austenita), AFM, nanoindentación y microdureza

Beneficios operativos
La compensación de oscilación del motor evita la transmisión de vibraciones al bastidor o a la mesa, permitiendo largos ciclos sin vigilancia y bajo nivel de ruido. Una conexión de evacuación (Ø 40 mm) permite extraer humedad o gases. La cubierta transparente con cierre suave protege las muestras y la suspensión. Peso y dimensiones adecuados para uso en banco (aprox. 45 kg; 510 x 300 x 590 mm).

Pulido — 3 pasos sencillos

• Colocar la cuba, el anillo de sujeción y el paño magnético
• Insertar las muestras montadas / portamuestras
• Verter la suspensión y arrancar el método vibratorio seleccionado

Interfaz de usuario / Software
Pantalla táctil 4,4" con 15 métodos preinstalados y capacidad para 200 métodos definidos por el usuario (transferencia por USB). Modos manual y automático; duración e intensidad de vibración programables sin límite. Temporizador y control automático de frecuencia (60–120 Hz) que optimiza la oscilación según la carga. Modo Surface‑Guard para proteger la superficie preparada frente a corrosión o cristalización.

Accesorios y consumibles

• Portamuestras: Ø 25–25,4 mm (300 g / +90 g), Ø 38–40 mm (550 g / +190 g), Ø 50 mm (360 g / +190 g); portamuestras especiales Ø 60 mm (875 g) y Ø 70 mm (605 g)
• Discos de nivelado para diámetros 25–50 mm; discos especiales para 60 mm y 70 mm
• Cuba de pulido: Ø interior 308 mm, fijación magnética, botón de liberación, tapa protectora del paño
• Paños de pulido: Iota (Ø 300 mm pelo largo sintético blando), Zeta (Ø 300 mm pelo corto sintético blando) y otros paños Ø 300 mm
• Suspensiones: Eposal, Eposil F, Eposil M, Eposil Non Dry, Etosil E

Métodos de pulido vibratorio
Material | Suspensión | Paño | Frecuencia (Hz) | Tiempo | Pesos adicionales
Acero 50–150 HV | Eposal | IOTA | 85 | 02:00 | 1–2
Acero 150–350 HV | Eposal | IOTA | 85 | 01:30 | 1–2
Acero 350+ HV | Eposal | IOTA | 85 | 01:00 | 2–3
Fundición | Eposal | IOTA | 85 | 02:00 | 2–3
Acero austenítico | Eposal | IOTA | 90 | 02:00 | 2
Aluminio y aleaciones | Eposil M | IOTA | 90 | 01:30 | 1
Cobre y aleaciones | Eposil M | IOTA | 90 | 01:00 | 1
Titanio y aleaciones | Eposil M11 | IOTA | 90 | 02:00 | 1–2
Superaleaciones | Eposil M11 | IOTA | 90 | 06:00 | 2
Aleaciones de plomo | Eposil M | IOTA | 85 | 03:00 | 1
Vidrio | Eposal | IOTA | 90 | 06:00 | 2
Cerámica | Eposil M | IOTA | 90 | 06:00 | 2–3
Minerales | Eposal | IOTA | 90 | 06:00 | 2
Rocas | Eposal | IOTA | 90 | 06:00 | 2
Modo limpieza | Agua y jabón 50:50 | IOTA | 90 | 00:10 | 0

Especificaciones técnicas

• Tamaños de paños: 300 mm, 305 mm (12")
• Interfaces: USB, Ethernet
• Conexión de evacuación: Ø 40 mm
• Frecuencia de vibración: 60–120 Hz, regulación automática
• Temperatura ambiente: 10–40 °C
• Alimentación: 220–240 V, 50/60 Hz (1 Ph/N/PE) o 100–120 V, 50/60 Hz (1 Ph/N/PE)
• Potencia de accionamiento: 135 VA
• Ø interior de la cuba: 308 mm
• Dimensiones (A x Al x P): 510 x 300 x 590 mm
• Peso (según configuración): aprox. 45 kg
