Pasarela de comunicación RESI-DALI series

TCPEthernetRS232

Descripción general
Nuestras pasarelas DALI ofrecen una solución técnica para el control de sistemas de iluminación DALI 1.0 y DALI 2.0. Una fuente de alimentación DALI completa la gama de productos. Las pasarelas soportan los perfiles DT6 (control LED bicolor / blanco regulable) y DT8 (control RGB / RGBW). Los sensores y dispositivos de comando DALI 2.0 pueden ser gestionados por las pasarelas.

Controladores compatibles e integración
Las pasarelas están diseñadas para conectarse a diferentes tipos de controladores:

• PC
• PLC
• DDC
• Controles multimedia
• Microordenadores
• Raspberry Pi
• Arduino
• Hardware personalizado

La integración se realiza mediante MODBUS (RTU o TCP) o mediante un conjunto de comandos ASCII sencillo.

Cómo configurar
Utilice el software gratuito RESIConfigurator para parametrizar y probar las pasarelas DALI: inicializar luminarias DALI, probar la red de iluminación DALI y configurar parámetros individuales de las luminarias.

Variantes de producto

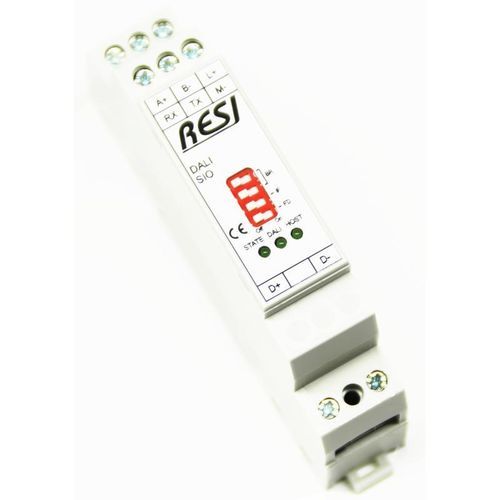

• RESI-DALI-SIO: maestro DALI 1.0+2.0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-DALI-ETH: maestro DALI 1.0+2.0, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-DALI-PS: fuente de alimentación DALI 1.0+2.0

Catálogos y resúmenes (selección)

• Catálogos y resúmenes de nuestros productos gateway
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

Manuales / Adjuntos del producto (selección)

• RESI-M-xxx-SIO-ETH-EN.pdf (manual)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (lista comandos MODBUS/ASCII)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

Documentos técnicos adicionales (selección)

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

Especificaciones técnicas

• Versiones DALI soportadas: DALI 1.0 y DALI 2.0
• Perfiles DALI soportados: DT6, DT8
• DT6: control LED bicolor/blanco regulable (ej. blanco frío–blanco cálido)
• DT8: control RGB / RGBW para focos y tiras LED
• Protocolos de integración: MODBUS (RTU o TCP) y conjunto de comandos ASCII
• Herramienta de configuración: RESIConfigurator (software gratuito)
• Referencias disponibles / MPN: RESI-DALI-SIO, RESI-DALI-ETH, RESI-DALI-PS
• Interfaces típicas por variante: RS232 + RS485 (SIO), 1x Ethernet (ETH)
• Precio de ejemplo mostrado: precio sin IVA 220 (moneda indicada por separado)
• Peso (dato producto): 0,300000 kg
