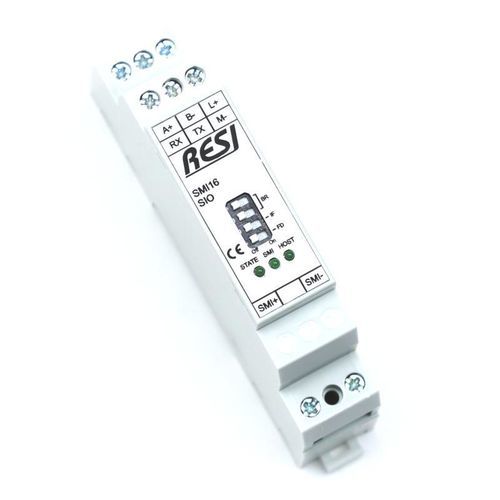

Pasarela industrial RESI-SMIx
de comunicaciónen serieRS-485

Pasarela industrial - RESI-SMIx - RESI - de comunicación / en serie / RS-485
Pasarela industrial - RESI-SMIx - RESI - de comunicación / en serie / RS-485
Pasarela industrial - RESI-SMIx - RESI - de comunicación / en serie / RS-485 - imagen - 2
Pasarela industrial - RESI-SMIx - RESI - de comunicación / en serie / RS-485 - imagen - 3
Pasarela industrial - RESI-SMIx - RESI - de comunicación / en serie / RS-485 - imagen - 4
Pasarela industrial - RESI-SMIx - RESI - de comunicación / en serie / RS-485 - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
industrial, de comunicación
Tipo de red
en serie, RS-485, RS232, Modbus RTU, Modbus TCP/IP, Ethernet
Otras características
Raspberry Pi, multiprotocolo, para autómatas programables, servidor de periféricos en serie

Descripción

Resumen
Nuestras pasarelas SMI permiten el control de persianas y cortinas con motores SMI. SMI significa Standard Motor Interface®. Una pasarela SMI puede controlar hasta 16 elementos de protección solar o persianas SMI.

Funciones y uso
Las pasarelas permiten la conexión a controladores que envían/reciben el protocolo MODBUS/RTU maestro o cadenas de texto ASCII simples a través de interfaces serie (RS232 o RS485). Para controladores con Ethernet (MODBUS/TCP cliente o sockets ASCII) existen variantes ETH. Ambos tipos de pasarelas disponen de una alimentación para bus SMI integrada, excepto la pasarela de diagnóstico (ver más abajo).

Configuración
Para la puesta en marcha y configuración utilice el software SMI original SMI EasyMonitor3 junto con las pasarelas RESI-SMIx-SIO para configurar y probar persianas y cortinas SMI.

Compatibilidad
Adecuado para conexión a PC, PLC, sistemas de automatización, controladores multimedia, minicomputadoras, Raspberry Pi, Arduino o hardware específico. Integración mediante protocolo MODBUS o comandos ASCII simples.

Variantes disponibles (selección)
  • RESI-SMI8-SIO: pasarela SMI para 8 motores SMI de persianas/cortinas, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
  • RESI-SMI16-SIO: pasarela SMI para 16 motores SMI de persianas/cortinas, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
  • RESI-SMI8-ETH: pasarela SMI para 8 motores SMI de persianas/cortinas, MODBUS/TCP cliente / sockets ASCII, 1x Ethernet
  • RESI-SMI16-ETH: pasarela SMI para 16 motores SMI de persianas/cortinas, MODBUS/TCP cliente / sockets ASCII, 1x Ethernet
  • RESI-SMI16-DIAG: pasarela de diagnóstico SMI para 16 motores SMI de persianas/cortinas, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (sin alimentación interna, para monitorización/diagnóstico de una línea SMI)

Tipos de documentos disponibles
  • Hojas de datos del producto (insertos) para SMI8 / SMI16 (DE/EN)
  • Manual (RESI-M-xxx-SIO-ETH-EN)
  • Mapeo MODBUS y listas de comandos ASCII para SMI8 / SMI16
  • Páginas de catálogo de producto (visión general de pasarelas y páginas específicas SMI)
  • Declaración de conformidad (CE para SMI)

Características / especificaciones técnicas
  • Ref. artículo (ejemplo): RESI-SMI16-SIO
  • Serie / familia de modelos: RESI-SMIx
  • Máx. motores SMI controlables: hasta 16
  • Interfaces: RS232, RS485, Ethernet (según variante)
  • Protocolos: MODBUS/RTU (serie), MODBUS/TCP (Ethernet), comandos ASCII
  • Alimentación bus SMI: integrada (variantes SIO/ETH); RESI-SMI16-DIAG: sin alimentación interna (solo diagnóstico/monitorización)
  • Configuración: SMI EasyMonitor3 (software SMI original)
  • Compatibilidad: PC, PLC, controladores multimedia, minicomputadoras, Raspberry Pi, Arduino, etc.
  • Precio (sin IVA): 199.30 EUR (para la variante de atributos seleccionada)
  • Variantes disponibles: RESI-SMI8-SIO, RESI-SMI16-SIO, RESI-SMI8-ETH, RESI-SMI16-ETH, RESI-SMI16-DIAG
  • Documentos disponibles: insertos de producto, manual, mapping MODBUS/ASCII, páginas de catálogo, declaración CE
