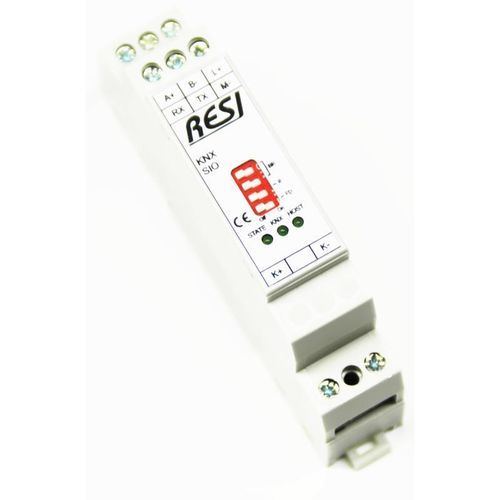

Pasarela de comunicación RESI-KNX series

RS232EthernetModbus TCP

Descripción general
La serie RESI-KNX ofrece pasarelas para integrar de forma bidireccional una instalación KNX con controladores o dispositivos externos. Las variantes admiten MODBUS (RTU/TCP) o una interfaz de comandos ASCII y disponen de interfaces físicas como RS232, RS485 y Ethernet para entornos de automatización variados.

Alimentación
El modelo RESI-KNX-PS alimenta un bus KNX con un máximo de 160 mA y está pensado para instalaciones KNX pequeñas.

Funcionalidad

• Intercambio de datos bidireccional entre el bus KNX y controladores o sistemas externos.
• Integración mediante protocolos MODBUS (MODBUS TCP o MODBUS RTU) o mediante comandos de texto ASCII.
• Soporte para esclavos MODBUS y dispositivos compatibles con ASCII vía RS232, RS485 o Ethernet (MODBUS/TCP).

Controladores / hosts compatibles

• PC
• PLC
• Controladores de automatización
• Sistemas de control multimedia
• Ordenadores de placa única (p. ej. Raspberry Pi)
• Placas Arduino y similares
• Plataformas hardware especializadas

Variantes de producto disponibles

• RESI-KNX-SIO: pasarela KNX, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-KNX-ETH: pasarela KNX, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-KNX-GW: pasarela KNX, ASCII, 1x RS232 + 1x RS485
• RESI-KNXGW-ETH: pasarela KNX, ASCII, 1x Ethernet
• RESI-KNX-MBMASTER: pasarela KNX, maestro MODBUS/RTU, 1x RS232 + 1x RS485
• RESI-KNX-PS: fuente de alimentación KNX (máx. 160 mA)

Cómo configurar
La configuración y las pruebas se realizan con el software gratuito RESIConfigurator.

Documentos y manuales disponibles (selección)

• RESI-CATALOG-GATEWAYS-EN-GW-59-RESI-KNX-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-60-RESI-KNX-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-61-RESI-KNX-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-62-RESI-KNX-GW.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-63-RESI-KNXGW-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-64-RESI-KNX-MBMASTER.pdf
• RESI-M-xxx-SIO-ETH-EN.pdf (manual)
• RESI-M-KNX-GW-KNXGW-ETH-EN.pdf (manual)
• RESI-M-KNX-MBMASTER-EN.pdf (manual)
• RESI-PA-RESI-KNX-SIO-DE-EN.pdf (adjunto de producto)
• RESI-PA-RESI-KNX-ETH-DE-EN.pdf (adjunto de producto)
• RESI-PA-RESI-KNX-PS-DE-EN.pdf (adjunto de producto)
• RESI-PA-RESI-KNX-GW-DE-EN.pdf (adjunto de producto)
• RESI-PA-RESI-KNX-MBMASTER-DE-EN.pdf (adjunto de producto)
• RESI-L-KNX-SIO,ETH-MODBUS+ASCII-EN.pdf (mapeo MODBUS + lista de comandos ASCII)

Especificaciones / características técnicas

• Serie: RESI-KNX
• Referencia ejemplo: RESI-KNX-ETH
• Interfaces (según variante): RS232, RS485, Ethernet
• Protocolos soportados: KNX, MODBUS (RTU/TCP), interfaz de comandos ASCII
• Alimentación bus KNX (RESI-KNX-PS): máx. 160 mA
• Aplicación típica: pasarela bidireccional entre KNX y controladores MODBUS o sistemas compatibles ASCII
• Herramienta de configuración: software RESIConfigurator
• Precio (sin IVA, ejemplo): 228,40 EUR
• Archivos: imágenes y adjuntos de producto disponibles
