Contador de energía eléctrica monofásico RESI-1DCEGY
en riel DINRS-485con registrador de datos

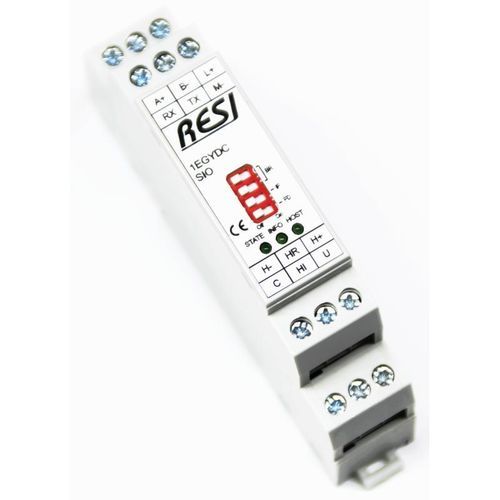

Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 2
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 3
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 4
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 5
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 6
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 7
Contador de energía eléctrica monofásico - RESI-1DCEGY - RESI - en riel DIN / RS-485 / con registrador de datos - imagen - 8
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
monofásico
Montaje
en riel DIN
Otras características
Modbus RTU, RS-485, con comunicación integrada, con registrador de datos, para aplicaciones DC
Tensión

Máx.: 100 V

Mín.: 0 V

Corriente primaria

Máx.: 255 A

Mín.: 0 A

Descripción

Presentación
RESI ofrece contadores inteligentes DC diseñados para telecomunicaciones y otras aplicaciones que requieren la medida de tensiones continuas hasta 100 V y corrientes continuas hasta 255 A. Ambas variantes de módulo almacenan periódicamente los valores calculados de potencia y energía en RAM ferromagnética para permitir la recuperación de datos tras una pérdida de alimentación. El firmware permite configurar el uso de shunt externo o sensor Hall desde 1 A hasta 255 A.

Versiones / variantes
  • RESI-1DCEGYS-SIO: Contador DC inteligente, 100 V, 255 A, shunt, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
  • RESI-1DCEGY-SIO: Contador DC inteligente, 100 V, 255 A, sensor Hall, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
  • RESI-1DCEGYS-ETH: Contador DC inteligente, 100 V, 255 A, shunt, MODBUS/TCP + ASCII, 1x Ethernet
  • RESI-1DCEGY-ETH: Contador DC inteligente, 100 V, 255 A, sensor Hall, MODBUS/TCP + ASCII, 1x Ethernet

Comunicación e integración
Los módulos soportan MODBUS/RTU (vía RS232 o RS485) y comandos de texto ASCII, o MODBUS/TCP y sockets ASCII por Ethernet. Están pensados para conexión a PLC, PC industriales, sistemas de automatización, controladores multimedia, microordenadores, Raspberry Pi, Arduino y hardware dedicado. La configuración se realiza mediante comandos sencillos (registros MODBUS o comandos de texto ASCII).

Almacenamiento / seguridad de datos
Ambos módulos almacenan cíclicamente los valores de potencia y energía calculados en RAM ferromagnética, permitiendo restaurar las medidas tras un corte de alimentación.

Documentación / contenido del suministro (sin URLs)
  • Manual de usuario (RESI-M-xxx-SIO-ETH, multilingüe)
  • Hoja de producto para cada variante (RESI-PA-... para variantes SIO/ETH)
  • Mapeo MODBUS y lista de comandos ASCII (por producto)
  • Páginas de catálogo / portfolio de producto (resumen de contadores DC)
  • Declaración de conformidad / documentos CE

Características / especificaciones técnicas
  • Rango de medida de tensión (DC): hasta 100 V
  • Rango de medida de corriente (DC): hasta 255 A
  • Tipos de sensor compatibles: shunt externo o sensor Hall (configurable, 1 A a 255 A)
  • Almacenamiento de datos: registro cíclico de potencia y energía en RAM ferromagnética
  • Protocolos de comunicación: MODBUS/RTU, MODBUS/TCP, comandos de texto ASCII
  • Interfaces: RS232, RS485 (variantes SIO); Ethernet (variantes ETH)
  • Compatible con: PLC, PC industriales, sistemas de automatización, controladores multimedia, microordenadores, Raspberry Pi, Arduino y hardware dedicado
  • Referencia de producto ejemplo: RESI-1EGYDCS-SIO
