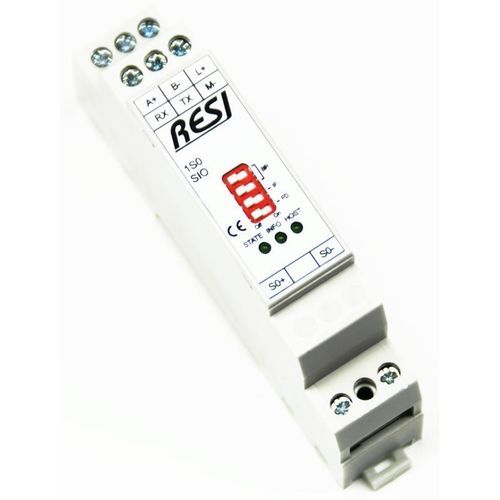

Pasarela industrial RESI-xS0 series

de comunicaciónde telemetríaModbus

Resumen
¿Quiere integrar contadores con salidas de pulsos S0? Las pasarelas de la familia RESI-1S0-xxx y RESI-2S0-xxx están diseñadas para ello. RESI-1S0-xxx cuenta los impulsos de un contador S0; RESI-2S0-xxx cuenta los impulsos de dos contadores S0. Los recuentos se guardan cíclicamente en memoria ferromagnética (FRAM) para restaurar los valores tras una pérdida de alimentación. Cada contador admite un factor de multiplicación configurable para convertir pulsos en unidades útiles (p. ej. kWh, litros, m³). El filtrado por software integrado reduce los recuentos erróneos provocados por ruido eléctrico en los contactos reed o en el cableado.

Opciones de comunicación / Variantes

• RESI-1S0-SIO: Pasarela, 1x entrada S0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (pasarela para un contador)
• RESI-2S0-SIO: Pasarela, 2x entradas S0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (pasarela para dos contadores)
• RESI-1S0-ETH: Pasarela, 1x entrada S0, MODBUS/TCP + ASCII, 1x Ethernet (pasarela para un contador)
• RESI-2S0-ETH: Pasarela, 2x entradas S0, MODBUS/TCP + ASCII, 1x Ethernet (pasarela para dos contadores)

Conexiones previstas
Las pasarelas están destinadas a conectarse a todo tipo de controladores o paneles: PC, PLC, DDC, controladores multimedia, minicomputadoras industriales, Raspberry Pi, Arduino o hardware específico.

Configuración / Uso
La configuración se realiza mediante registros MODBUS o comandos de texto ASCII. Consulte la asignación MODBUS y la lista de comandos ASCII para detalles y ejemplos.

Documentación y catálogos
Páginas de catálogo, resúmenes de producto, manuales, adjuntos del producto, asignación MODBUS y lista de comandos ASCII, y declaraciones de conformidad están disponibles como documentación de producto.

Especificaciones técnicas

• Familia de producto: RESI-xS0-SIO,ETH
• Referencia (ejemplo): RESI-1S0-SIO
• Función: cuenta impulsos S0 (1x o 2x según variante)
• Memoria: guardado cíclico en memoria ferromagnética (FRAM) para restaurar recuentos tras pérdida de alimentación
• Configuración de contadores: factores de multiplicación configurables por contador (convertir impulsos a kWh, litros, m³, etc.)
• Filtrado de entrada: filtrado por software para reducción de ruido en entradas de pulsos
• Interfaces (variantes SIO): MODBUS/RTU y ASCII vía RS232 y RS485
• Interfaces (variantes ETH): MODBUS/TCP y ASCII vía Ethernet
• Protocolos soportados: MODBUS (RTU/TCP) e interfaz de comandos ASCII
• Método de configuración: registros MODBUS o comandos ASCII
• Aplicaciones típicas: medición inteligente, integración de contadores de energía y agua
• Precio (excl. impuestos): 113.20 EUR
• Cantidad en stock (mostrada): 10 unidades (total quantity_all_versions: 40)
• Disponibilidad de imágenes de producto y PDFs específicos (catálogos, manuales, adjuntos, asignación MODBUS, declaración de conformidad)
