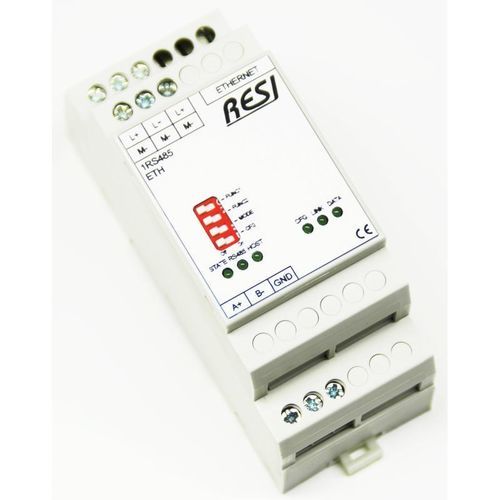

Servidor de periférico Ethernet RESI-1RS485 series

RS-232en serieModbus TCP

Descripción general Nuestras pasarelas RESI-1RS485-ETH y RESI-1RS232-ETH permiten integrar dispositivos esclavos MODBUS/RTU o dispositivos que utilicen un protocolo ASCII o binario en una red Ethernet. La pasarela intercambia datos bidireccionalmente entre Ethernet y la línea serie (RS232 o RS485). En la pasarela puede habilitarse un modo especial para la conversión interna entre los protocolos MODBUS/TCP y MODBUS/RTU, lo que permite a los controladores con protocolo MODBUS/TCP comunicarse directamente con los dispositivos MODBUS/RTU. Convertidores (SIO) Los módulos RESI-1RS485-SIO y RESI-1RS232-SIO se utilizan para convertir entre diferentes protocolos. Ambos módulos proporcionan por un lado interfaces RS232 y RS485. El RESI-1RS232-SIO ofrece una interfaz RS232 con aislamiento galvánico y el RESI-1RS485-SIO ofrece una interfaz RS485 con aislamiento galvánico. Modelos / Variantes

• RESI-1RS485-ETH: Ethernet a 1xRS485, MODBUS/TCP, MODBUS/RTU, ASCII, protocolo binario
• RESI-1RS232-ETH: Ethernet a 1xRS232, MODBUS/TCP, MODBUS/RTU, ASCII, protocolo binario
• RESI-1RS485-SIO: RS232/RS485 a 1xRS485, conversión de protocolo especial en el interior
• RESI-1RS232-SIO: RS232/RS485 a 1xRS232, conversión de protocolo especial en el interior

Conexiones previstas / Casos de uso

• Diseñado para la conexión a controladores y hosts como PC, PLC, AutoGers, controles de medios, miniordenadores, Raspberry Pi, Arduino o hardware especial

Configuración Las pasarelas proporcionan una página web para definir los parámetros Ethernet. Los parámetros serie se configuran mediante registros MODBUS utilizando un método de configuración especial; consulte el manual del producto para obtener todos los detalles de configuración. Documentación disponible (nombres)

• RESI-CATALOG-GATEWAYS-EN-GW-89-RESI-1RS485-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-90-RESI-1RS232-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-91-RESI-1RS485-SIO.pdf
• RESI-CATALOG-GATEWAYS-ES-GW-92-RESI-1RS232-SIO.pdf
• RESI-M-1RS2321RS485-ETH-ES.pdf (manual)
• RESI-M-1RS2321RS485-ETH-DE.pdf (manual)
• RESI-PA-RESI-1RS485-ETH-DE-ES.pdf (archivo adjunto del producto)
• RESI-PA-RESI-1RS232-ETH-DE-ES.pdf (archivo adjunto del producto)
• RESI-PA-RESI-1RS485-SIO-DE-ES.pdf (archivo adjunto del producto)
• RESI-PA-RESI-1RS232-SIO-DE-ES.pdf (archivo adjunto del producto)
• RESI-DECLARACIÓN DE CONFORMIDAD-CE-1RS232-1RS485-ES.pdf

Características / especificaciones técnicas

• Referencia (variante de ejemplo): RESI-1RS485-ETH
• Interfaces: Ethernet + serie (RS485 o RS232); las variantes SIO incluyen tanto RS232 como RS485 en un lado con aislamiento galvánico en la interfaz proporcionada por SIO
• Protocolos soportados: MODBUS/TCP, MODBUS/RTU, ASCII, protocolo binario
• Modo interno: conversión interna opcional entre MODBUS/TCP y MODBUS/RTU
• Configuración: Interfaz web para parámetros Ethernet; parámetros serie configurados a través de registros MODBUS con un método de configuración especial
• Hosts previstos: PC, PLC, AutoGers, controles de medios, miniordenadores, Raspberry Pi, Arduino, hardware especial
• Precio (sin impuestos) para la variante principal: 180 EUR
• Stock: 4 (esta variante); total en todas las versiones: 34
