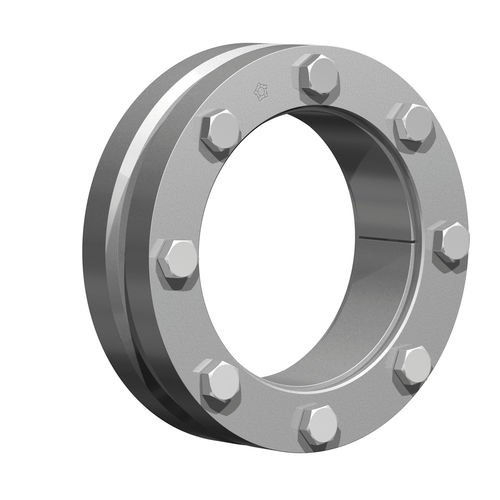

Acoplamiento juego de dispositivos de sujeción RfN 4051
de ejecon medida de parcon brida

acoplamiento juego de dispositivos de sujeción
acoplamiento juego de dispositivos de sujeción
acoplamiento juego de dispositivos de sujeción
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
juego de dispositivos de sujeción
Uso previsto
de eje
Otras características
con medida de par
Tipo de fijación
con brida
Par

Mín.: 10.550 Nm
(7.781,2807 ft.lb)

Máx.: 1.066.000 Nm
(786.241,2511 ft.lb)

Descripción

Versión más ligera para valores de transferencia moderados, especialmente adecuada para bujes finos y ejes huecos El RINGFEDER® RfN 4051 es un disco de contracción de tres piezas y sirve para transferir pares de giro bajos a moderados. Los estrechos anillos de presión sólo requieren un espacio muy reducido. El par de giro transferible puede ajustarse de forma dirigida a la aplicación correspondiente modificando el par de apriete del tornillo. Características del producto Los discos de contracción son el método moderno para crear un ajuste mecánico por contracción. El disco de contracción consta de uno o dos anillos de empuje con orificios cónicos y un anillo interior cónico de acoplamiento. Al apretar los tornillos de bloqueo, los anillos de empuje se juntan, comprimiendo el anillo interior y ejerciendo presión sobre el exterior del cubo, fijándolo al eje. Al estar colocado alrededor del cubo, sólo hay una interfaz que transmite las cargas, lo que confiere al método de los discos de contracción claras ventajas, como la posibilidad de realizar conexiones muy concéntricas y bien equilibradas, adecuadas para aplicaciones de alta velocidad. Los ajustes por contracción tradicionales requieren cálculos complicados, tolerancias de mecanizado estrechas y acabados superficiales finos, además de un esfuerzo considerable para su montaje y desmontaje. La conexión por disco retráctil no presenta ninguna de estas desventajas y es mejor que cualquiera de los otros métodos de conexión habituales en lo que respecta a la resistencia a la fatiga bajo tensiones de torsión alternas. Diseño ligero - adecuado para valores transmisibles medios cuando el espacio es limitado. Compensación de pequeños errores de tolerancia - póngase en contacto con nuestros ingenieros. Máxima fiabilidad - adecuado para cargas estáticas, dinámicas y de impacto. Anillo interior ranurado - bajas fuerzas y presiones sobre el cubo y el eje.

---
