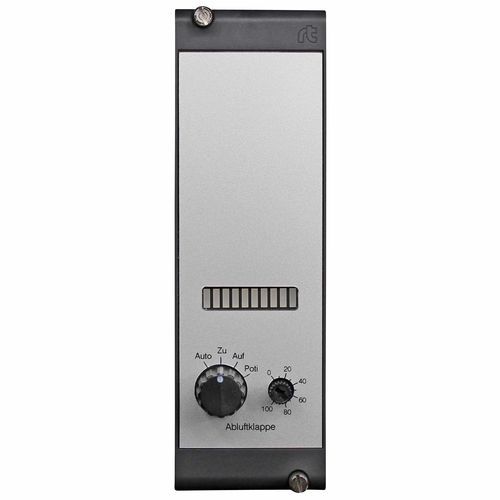

Módulo de salida analógico RAG0015-01

convertidor de señal analógicapara armario de distribuciónmontable sobre panel

Información del producto — RAG0015-01 Módulo analógico 1x 0-10 V indicador de barra de retroalimentación (montado en borne)
El módulo de salida analógica ofrece un nivel de control manual con función de emergencia para 1 a 2 salidas analógicas de reguladores o sistemas DDC que requieran anulación local. Está diseñado para la integración en cuadros de control HVAC e industriales y permite la operación manual segura y la anulación de salidas automatizadas.

Funciones y funcionamiento
El interruptor giratorio (Auto–Cerrado–Abierto–Poti) preselecciona el modo de funcionamiento de cada salida; en Auto se transmite la señal del regulador. En la posición Poti, el potenciómetro incorporado permite ajustar de forma continua la salida de 0 a 10 V. El indicador de barras no está vinculado a la tensión de salida y debe ser accionado externamente. El borne 43 proporciona 10 V DC para protección contra heladas u otros dispositivos auxiliares. Cada salida admite una carga de hasta 10 mA. La posición automática de cada interruptor está disponible sin potencial en un borne. Si se requiere señalización local (Cerrado–Abierto–Poti), indique el sufijo de tipo -H0.

Variantes

• RAG0015-01 - 1 salida analógica
• RAG1515-01 - 2 salidas analógicas

Especificaciones técnicas

• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Número de producto / SKU: 00001108
• Tipo / Modelo: RAG0015-01 (1 salida analógica); RAG1515-01 (2 salidas analógicas)
• Salida: salida(s) analógica(s) 0-10 V
• Capacidad de carga de salida: hasta 10 mA por salida
• Borne 43: alimentación 10 V DC (p. ej. para protección contra heladas)
• Controles: interruptor giratorio (Auto–Cerrado–Abierto–Poti); potenciómetro incorporado (0-10 V) en posición Poti
• Indicador de barras: accionamiento externo, no acoplado directamente a la tensión de salida
• Posición automática: disponible sin potencial en un borne
• Señalización local: indicar sufijo -H0 si es necesario
• Peso (meta): 0.125 kg
