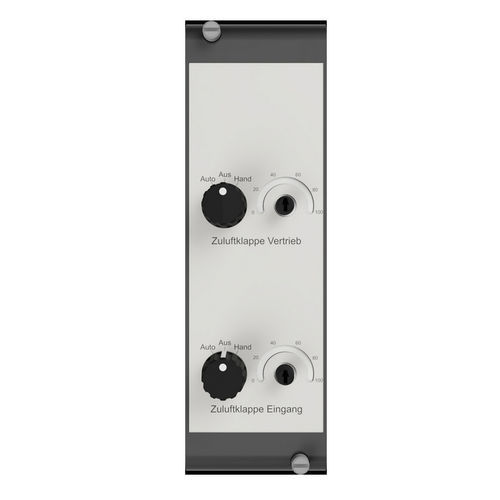

Módulo de salida analógico RAG1010-01

con 2 salidas analógicas

Descripción del producto
Módulo de salida analógica 0–10 V para hasta 2 actuadores, equipado con un anillo de 10 LED para indicar el valor analógico. La indicación de la señal de retorno no está acoplada a la tensión de salida y puede accionarse externamente a través de una borne.

Funcionamiento
El módulo actúa como un nivel de mando manual con función de emergencia para hasta dos salidas analógicas procedentes de reguladores o sistemas DDC que requieren anulación manual. Cada canal se selecciona mediante el interruptor giratorio "Auto-Aus-Poti": en posición "Auto" entra el señal del sistema de control; en posición "Poti" el potenciómetro incorporado ofrece el control manual.

Potenciómetro e indicación
En posición "Poti" el potenciómetro permite ajustar de forma continua la salida 0–10 V. La tensión de retorno presente en la borne se muestra de forma cualitativa mediante el anillo de 10 LED alrededor del potenciómetro.

Conexiones y cableado
En las bornes 23 y 43 hay 0 V DC (GND). Cada salida soporta hasta 20 mA. La posición "Auto" de cada interruptor se proporciona con libre de potencial en una borne. La señal local (Aus‑Poti) puede habilitarse cambiando un jumper situado debajo de las bornes 26–27.

Especificaciones técnicas

• Modelo: RAG1010-01
• Función: módulo de salida analógica 0–10 V para nivel de mando manual con función de emergencia
• Número de salidas: hasta 2 salidas analógicas
• Indicador: anillo de 10 LED para visualización cualitativa del valor analógico
• Indicación de retorno: accionable en borne, no acoplada a la tensión de salida
• Interruptor giratorio: "Auto-Aus-Poti" con posiciones Auto y Poti
• Potenciómetro: ajuste continuo de 0–10 V en posición Poti
• GND: bornes 23 y 43 = 0 V DC
• Capacidad de carga de salida: hasta 20 mA por salida
• Posición Auto: libre de potencial en borne
• Indicación local (Aus‑Poti): seleccionable mediante jumper bajo las bornes 26–27
• Nº de producto / SKU: 00003420
• Peso: 0,141 kg
