Módulo de control de salida RAG1010

2 S

Información del producto

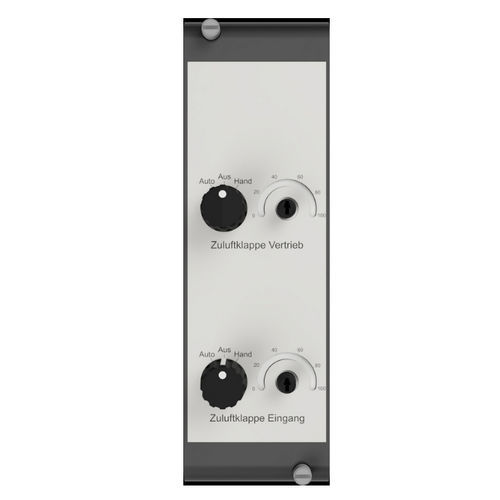

Módulo de salida analógica para hasta dos accionamientos con 2 x 0–10 V y un anillo de 10 LEDs por potenciómetro para indicar el valor analógico. El módulo sirve como nivel de manejo manual con función de emergencia/sobrescritura local para hasta dos salidas analógicas de reguladores o sistemas DDC que requieren intervención manual.

La función de cada salida se preselecciona mediante el interruptor giratorio "Auto‑Aus‑Poti"; en la posición "Auto" la señal la proporciona el sistema de control. En la posición "Poti" el potenciómetro integrado permite ajustar de forma continua la señal de salida de 0–10 V. El nivel aproximado de tensión de salida se muestra cualitativamente mediante el anillo de 10 LEDs alrededor del potenciómetro.

En la borneta 43 están disponibles 0 V DC (GND). Cada salida admite hasta 20 mA de carga.

La posición automática de cada interruptor está derivada sin potencial a una borneta. La señalización local de la posición "Aus‑Poti" puede activarse moviendo un jumper situado bajo las bornetas 26–27.

Características

• Módulo de generador analógico 2 x 0–10 V para hasta 2 accionamientos
• Anillo de 10 LEDs por potenciómetro para la indicación del valor analógico
• Nivel de manejo manual con función de emergencia / sobrescritura local de las salidas analógicas
• Interruptor giratorio "Auto‑Aus‑Poti" para seleccionar el modo de funcionamiento (Auto / Aus / Poti)
• En posición "Poti": potenciómetro integrado para ajuste continuo 0–10 V
• Capacidad de carga de salida: hasta 20 mA por salida
• 0 V DC (GND) disponible en la borneta 43
• Posición Auto derivada sin potencial; señal local (Aus‑Poti) seleccionable mediante jumper bajo las bornetas 26–27

Especificaciones técnicas

• Modelo: RAG1010
• Fabricante / Marca: romutec Steuer- und Regelsysteme GmbH
• Función: Módulo de salida analógica, nivel de manejo manual con función de emergencia
• Salidas analógicas: 2 x 0–10 V
• Corriente de salida por canal: máx. 20 mA
• Indicador: anillo LED, 10 LEDs por potenciómetro
• Potenciómetro: integrado, ajuste continuo 0–10 V
• GND: borneta 43 = 0 V DC
• Función jumper: reubicar bajo las bornetas 26–27 para habilitar la señalización local
• Número de producto / SKU: 00003418
• Peso: 0.134 kg
• Fecha de lanzamiento (metadatos sitio): 2026-04-28
• Documentos disponibles: Data Sheet, Connection Diagram (PDF), Technical Description (TXT) y archivos adicionales para descarga
