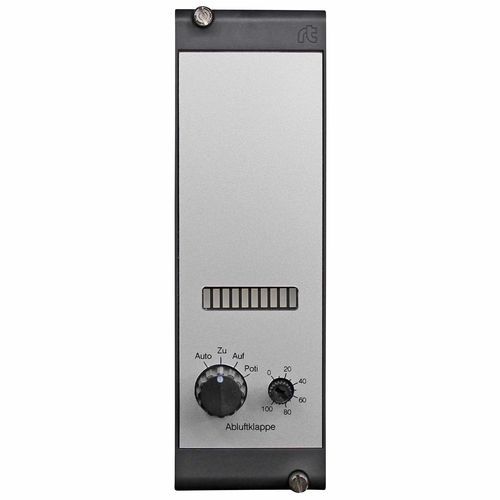

Módulo de salida analógico RAG0015-H0

de seguridadpara autómata programablepara rack de 19’’

Descripción del producto
El RAG0015-H0 es un módulo de salida analógica para mando local y función de emergencia, que proporciona 1 (RAG0015) o 2 (RAG1515) salidas analógicas 0–10 V para reguladores o sistemas DDC. Incluye un interruptor selector, un potenciómetro integrado para ajuste directo y un indicador de barras para visualizar el nivel de salida.

Funciones
El interruptor selector (Auto / Cerrado / Abierto / Poti) preselecciona el modo: en Auto la señal del regulador determina la salida. En la posición Poti, el potenciómetro incorporado ajusta de forma continua la salida de 0–10 V. La tensión de salida se muestra en el indicador de barras. La born 43 proporciona 10 V DC (p. ej. para protección contra heladas). Cada salida soporta hasta 10 mA. La posición Auto de cada interruptor está llevada sin potencial a una born. El sufijo de tipo -H0 se indica cuando se necesita señalización local (Cerrado-Abierto-Poti).

Variantes

• RAG0015 - 1 salida analógica
• RAG1515 - 2 salidas analógicas

Especificaciones técnicas

• Modelo: RAG0015-H0
• Tensión de salida: 0–10 V
• Número de salidas analógicas: 1 (RAG0015) o 2 (RAG1515)
• Máxima carga por salida: hasta 10 mA
• Control: interruptor selector "Auto / Cerrado / Abierto / Poti"
• Potenciómetro: integrado, ajustable continuamente 0–10 V (posición Poti)
• Indicador de barras: visualiza la tensión de salida
• Born 43: 10 V DC disponible (máx. 10 mA)
• Posición Auto: sin potencial en born
• Sufijo tipo: -H0 para señalización local (Cerrado-Abierto-Poti)
• Alimentación: 24 V AC/DC ±10%
• Consumo: máx. 240 mA
• Entradas: 0–10 V desde DDC/regulador
• Resistencia de entrada: 100 kΩ
• Resistencia de salida: 100 Ω
• Características del interruptor: 20 VA / 20 W; tensión máxima conmutada 50 V AC/DC; corriente de conmutación 200 mA; corriente en reposo máx. 1 A; vida útil ≥ 50 000 ciclos
• Grado de protección: IP40 (con cubierta hasta IP54)
• Dimensiones: dispositivo 19" — ancho 8 TE (40,5 mm), alto 3 HE (129 mm), profundidad de montaje < 80 mm
• Conexiones: bornas atornillables enchufables 2,5 mm²
• Temperatura de funcionamiento: 0…50°C; Almacenamiento: -20…+70°C; Humedad relativa: 5…95% sin condensación
• Pruebas EMC: EN 61000-4-2 / EN 61000-4-5 / EN 61000-4-4 (ESD, Surge, Burst)
• Número de producto (SKU): 00001750
• Peso: 0,12 kg
• Fabricante: romutec Steuer- und Regelsysteme GmbH
