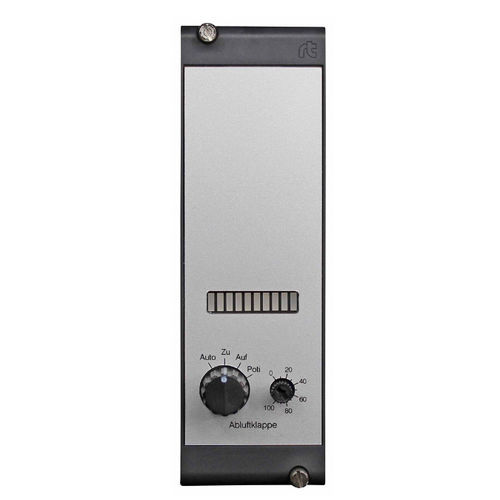

Módulo de salida analógico RAG0015H0-01

integrable

Información del producto
El módulo de salida analógica RAG0015H0-01 proporciona un nivel de mando manual con función de emergencia para 1 o 2 salidas analógicas (0-10 V) de controladores o sistemas DDC que deben poder ser anulados mediante intervención manual. Un conmutador rotativo Auto-Zu-Auf-Poti preselecciona el modo de salida: Automático (señal del sistema de control) o Poti (manual). En posición Poti, el potenciómetro integrado ajusta de forma continua la salida de 0-10 V. El indicador de barras no está acoplado a la tensión de salida y puede accionarse externamente. El borne 43 proporciona 10 V CC para funciones como protección contra heladas. Cada salida admite una carga de hasta 10 mA. La posición automática de cada interruptor está disponible sin potencial en un borne. Indicar el sufijo -H0 cuando se requiera señalización local (Zu-Auf-Poti).

Variantes

• RAG0015-01 - 1 salida analógica
• RAG1515-01 - 2 salidas analógicas

Funciones / Características

• Nivel de mando manual con función de emergencia para 1 o 2 salidas analógicas
• Conmutador rotativo Auto-Zu-Auf-Poti para la preselección del modo (Automático = señal del sistema, Poti = ajuste manual)
• Potenciómetro integrado para ajuste continuo 0-10 V (posición Poti)
• Indicador de barras para visualización (no acoplado a la tensión de salida; conmutación externa posible)
• 10 V CC disponibles en el borne 43 (p. ej. protección contra heladas)
• Salidas soportan hasta 10 mA
• Posición automática de cada interruptor disponible sin potencial en borne
• Sufijo -H0 para señalización local (Zu-Auf-Poti)

Datos técnicos

• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Referencia / SKU: 00001992
• Modelo: RAG0015H0-01
• Peso: 0,125 kg
• Fecha de lanzamiento: 2026-04-28
• Alimentación: 24 V AC/DC ±10%
• Consumo máximo: 240 mA
• Señal entrada/salida: 0-10 V (impedancia de entrada 100 kΩ)
• Salidas: 0-10 V hacia equipos de campo
• Capacidad de carga de salidas: máx. 10 mA por salida
• Resistencia de salida: 100 Ω
• 1x 10 V constante, máx. 10 mA (borne 43)
• Características de los interruptores: 20 VA / 20 W; tensión de conmutación máx. 50 V AC/DC; corriente de conmutación 200 mA; corriente en reposo máx. 1 A; vida útil ≥ 50.000 ciclos
• Temperatura de funcionamiento: 0...50 °C; almacenamiento: -20...+70 °C; humedad relativa 5...95 % sin condensación
• Clase de protección: IP40 (hasta IP54 con cubierta)
• Dimensiones: ancho 19" 8 TE (40,5 mm) x alto 3 HE (129 mm) x profundidad <80 mm
• Bornes de conexión: 2,5 mm² enchufables, conexión por tornillo
• EMC / Normas: EN/IEC 61000-4-x (ESD, Surge, Burst) con niveles de prueba indicados
