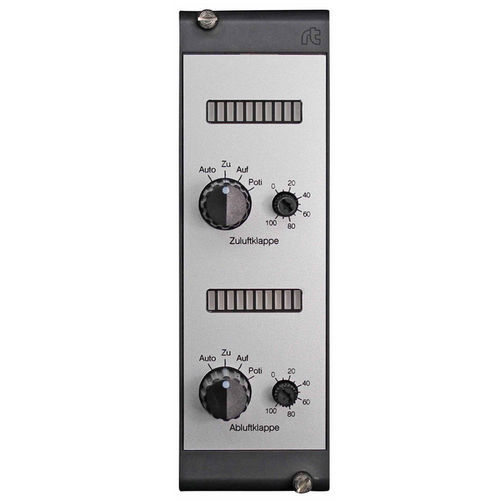

Módulo de control analógico RAG1515H0-01

2 S

Descripción del producto
Módulo de salida analógica que proporciona intervención manual y función de emergencia para 1 a 2 salidas analógicas (0–10 V). Cada salida puede seleccionarse entre automática (señal del sistema de control) y modo manual mediante el selector y el potenciómetro integrados. El indicador de barras no está acoplado a la tensión de salida y puede activarse externamente desde una bornilla dedicada. La bornilla 43 proporciona 10 V CC para funciones como protección contra heladas. Carga máxima por salida: 10 mA. Opción de indicación local con el sufijo -H0.

Variantes

• RAG0015-01 - 1 salida analógica
• RAG1515-01 - 2 salidas analógicas

Especificaciones técnicas

• Modelo: RAG1515H0-01
• Función: módulo 0–10 V para 1–2 actuadores con anulación manual/función de emergencia
• Selector de posición: interruptor giratorio "Auto - Zu - Auf - Poti" (Auto = señal del sistema de control, Poti = ajuste manual 0–10 V)
• Potenciómetro: integrado, ajuste continuo 0–10 V
• Indicador de barras: entrada independiente, no acoplada a la tensión de salida
• Bornilla 43: alimentación 10 V CC (p. ej. protección contra heladas)
• Carga máxima por salida: hasta 10 mA
• Posición automática: potencial libre disponible en una bornilla
• Sufijo de tipo: -H0 = indicación local (potenciómetro Zu‑Auf)
• Peso: 0,145 kg
• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Número de producto / SKU: 00001993
• Fecha de lanzamiento: 2026-04-28

Aplicaciones típicas

• Anulación manual local para sistemas DDC o de control
• Control manual de actuadores con entrada 0–10 V
• Integración en automatización de edificios para protección contra heladas y puesta en marcha
• Indicación visual de estado mediante indicador de barras externo

Información de pedido / notas

• Especificar sufijo -H0 para indicación local (potenciómetro Zu‑Auf)
• El indicador de barras debe ser accionado externamente; no está acoplado directamente a la tensión de salida
• Cada salida limitada a 10 mA
