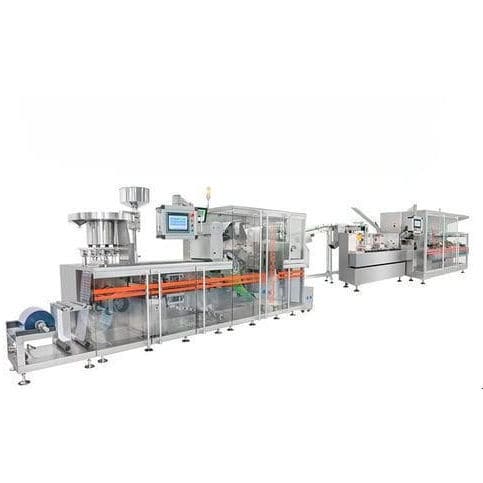

Estuchadora de carga superior RD-BCL-320W

para la industria farmacéuticade alta velocidadrotativa

Descripción general
Línea cartoneradora servo completa que automatiza el sellado de productos (comprimidos, cápsulas) en blísteres plásticos preformados y su posterior introducción en cajas. Diseñada para producción farmacéutica de alta velocidad, con cumplimiento higiénico cGMP y control de movimiento por servomotores con precisión.

Etapas del proceso

• Alimentación: los productos se cargan en los blísteres mediante una guía de alimentación personalizada.
• Inspección por visión: cámaras detectan defectos para garantizar la calidad.
• Sellado: sellado por calor o presión de una lámina/plástico para asegurar los productos.
• Cartoneo: los blísteres se transfieren a la cartoneradora y se empaquetan en cajas.
• Integración: posibilidad de conexión con embalaje secundario (encajadoras/empacadoras) para automatización completa.

Aplicaciones
Adecuada para comprimidos, cápsulas y pastillas farmacéuticas; indicada para instalaciones que requieren embalaje escalable, higiénico y de alta velocidad, con integración de serialización.

Beneficios
Reducción de mano de obra y riesgo de contaminación, producción escalable y funcionamiento energéticamente eficiente gracias a los servos. Monitorización en tiempo real, rechazo automático de blísteres defectuosos y sensores integrados de presión, temperatura y conteo.

Características principales
Automatiza el formado de cavidades, el sellado térmico por rodillo, el troquelado de precisión y la carga en cajas preformadas. El formado plano descendente con sellado por rodillo alcanza hasta 200 ciclos/min en la producción de blísteres. Diseño de punzonado entrelazado para reducir residuos, inspección por visión con IA y unidades de preformado rotativas quad‑split doble planetaria para conformado eficiente de cajas de gran formato.

Partes principales

• Estación de formado
• Pista de descarga
• Estación de corte
• Alimentación oscilante servo
• Entrega de cartones servo
• Aletas plegadas
• Lengüeta insertada

Especificaciones técnicas

• Producción: Hasta 130 cajas/min (especificación de la página) — salidas modulares configurables desde ~120 hasta 320 envases por minuto según la configuración de la línea.
• Capacidad de la máquina de blíster: 27.000 blísteres/hora.
• Área y profundidad máximas de formado: 205 × 260 × 12 mm.
• Potencia total: 24 kW.
• Capacidad del cartoner (entrada mesa): 320 cajas/min.
• Rango de tamaños de caja: L:70–180 mm; A:35–80 mm; H:14–50 mm.
• Peso del cartón: 250–360 g/m².
• Precisión: control de movimiento servo con alta repetibilidad (hasta ±0,05 mm en contextos servo; precisión típica de formado/sellado/carga ±0,5 mm).
• Compatibilidad: apta para blísteres ALU/ALU y ALU/PVC; sistema de cambio rápido sin herramientas que reduce el tiempo de cambio de formato a menos de 15 minutos; integración con inspección por visión y sistemas terceros de trazabilidad/serialización.
• Control de calidad: inspección por visión con IA para comprimidos faltantes/dañados, desalineaciones, desviaciones de color y fugas; rechazo automático de interfaces PVC/hoja de aluminio defectuosas; sensores que monitorizan presión, temperatura y conteos con parada automática ante desviaciones.
• Diseño: superficies en acero inoxidable en contacto con el producto; componentes certificados ISO; diseño modular para personalización y escalabilidad.
