Cable eléctrico de alimentación GP 400 SF

resistente a la hidrólisisresistente a los productos químicosresistente al agua salada

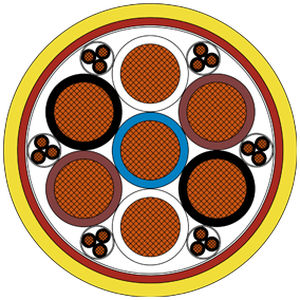

Nombre del producto: GP 400 SF Nombre comercial: Cable de alimentación - SymmetricalFlex Aplicación: - Para uso flexible en GPUs móviles, en sistemas PIT, en convertidores de frecuencia y como extensión flexible para longitudes de operación superiores a 25 metros. Características destacadas: - Aislamiento de baja capacidad - Muy flexible y manejo suave - Muy buena instalación en espacios reducidos - Buena resistencia - Bajo desgaste - Con indicador de desgaste Capacidad de transporte de corriente: - Con referencia a LV112-3 y basado en un perfil de corriente-tiempo relacionado con la aplicación y las siguientes condiciones de operación: - Temperaturas ambientales hasta máx. 52°C - Dos fases del mismo color conectadas a un conductor - Otros núcleos (35mm² bl y 1mm²) sin carga - Instalación individual sobre o contra superficies - 286 A para máx. 10 min. - 325 A para máx. 5 min. - 364 A para máx. 10 s - 520 A para máx. 2 s Construcción: - Conductor: Hilos de cobre desnudo, alambres finos según IEC 60228 clase 5 - Aislamiento: SABIX® - Código de color: 1,0 mm²: negro con números; 25,0 resp. 35,0 mm²: azul, 2 x (blanco, marrón, negro) - Trenzado: 1,0 mm²: núcleos trenzados en triples, envueltos con cinta no tejida. Todos los elementos optimizados trenzados en capas, envueltos con cinta no tejida - Funda interior: Polímero especial, rojo - Funda exterior: Polímero especial, amarillo Datos técnicos: - Voltaje nominal: 1,0 mm²: Uo/U máx. 115/200 V; 25,0 resp. 35,0 mm²: Uo/U 0,6/1 kV - Voltaje de prueba: núcleo/núcleo 4000 V AC 50 Hz - Radio de curvatura mín.: Instalación fija: 4 x d; Aplicación flexible: 6 x d; Para una sola curva: 3 x d - Rango de temperatura: Instalación fija: -40/+70 °C; Aplicación flexible: -30/+70 °C - Comportamiento al fuego: Según IEC 60332-1-2 - Resistencia al aceite: Buena - según EN 50290-2-22 - Resistencia química: Buena contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistencia a la intemperie: Buena - Resistencia al agua salada: Buena - Resistencia a la hidrólisis y a los microbios: Buena - Resistencia al ozono: Buena - Abrasión: Según UL 2556-2021 y JIS C3005 - Resistencia a combustibles: Gasolina, diésel y queroseno (Jet A-1) - Resistencia mecánica: Características de la funda exterior: Buena resistencia a la tracción, Buena resistencia a la abrasión, Buena resistencia a la muesca - Ausencia de sustancias nocivas: Según la directiva RoHS de la Unión Europea Dimensiones: - N.º de artículo: L34000100, N.º de núcleos x sección transversal: 7 x 25,0 mm² + 6 x 3 x 1,0 mm², Ø exterior aprox.: mín. 38,0 mm - máx. 39,9 mm, Peso de cobre: 1853 kg/km, Peso del cable ≈: 2757 kg/km, Resistencia óhmica máx. Ω/km: 25,0 mm²: 0,78 Ω/km | 1,0 mm²: 19,5 Ω/km - N.º de artículo: L34000101, N.º de núcleos x sección transversal: 7 x 35,0 mm² + 6 x 3 x 1,0 mm², Ø exterior aprox.: mín. 42,0 mm - máx. 44,0 mm, Peso de cobre: 2525 kg/km, Peso del cable ≈: 3235 kg/km, Resistencia óhmica máx. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km - N.º de artículo: L34000103, N.º de núcleos x sección transversal: 7 x 35,0 mm² + 6 x 4 x 1,0 mm², Ø exterior aprox.: mín. 42,0 mm - máx. 44,0 mm, Peso de cobre: 2583 kg/km, Peso del cable ≈: 3320 kg/km, Resistencia óhmica máx. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km - N.º de artículo: L34000102, N.º de núcleos x sección transversal: 7 x 25,0 mm² + 6 x 4 x 1,0 mm², Ø exterior aprox.: mín. 40,0 mm - máx. 41,9 mm, Peso de cobre: 1910 kg/km, Peso del cable ≈: 2820 kg/km, Resistencia óhmica máx. Ω/km: 25,0 mm²: 0,78 Ω/km | 1,0 mm²: 19,5 Ω/km Otras dimensiones y colores son posibles bajo pedido. Características / Especificaciones técnicas: - Producto: GP 400 SF - Tipo: Cable de alimentación - SymmetricalFlex - Aplicación: GPUs móviles, sistemas PIT, convertidores de frecuencia, extensión flexible >25m - Características destacadas: Aislamiento de baja capacidad, flexible, manejo suave, buena resistencia, bajo desgaste, indicador de desgaste - Capacidad de transporte de corriente: 286A (10min), 325A (5min), 364A (10s), 520A (2s) - Construcción: Hilos de cobre desnudo, aislamiento SABIX®, fundas de polímero especial - Voltaje: 1,0 mm²: 115/200V, 25/35 mm²: 0,6/1kV - Voltaje de prueba: 4000V AC 50Hz - Temperatura: -40/+70°C (fijo), -30/+70°C (flexible) - Resistencia al fuego, al aceite, química, a la intemperie, al agua salada, a la hidrólisis, a los microbios, al ozono: Buena - Resistencia a combustibles: Gasolina, diésel, queroseno - Mecánica: Buena resistencia a la tracción, a la abrasión, a la muesca - Conforme a RoHS
