Cable eléctrico de alimentación GP 28V DC SC

resistente a las intemperiesresistente al aceitea prueba de abrasión

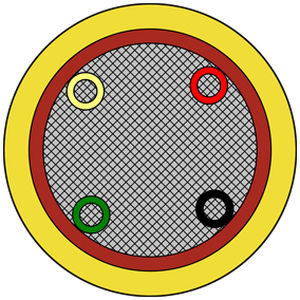

Detalles del producto - Aplicación: Para uso en aplicaciones flexibles, por ejemplo, en GPUs móviles. Características destacadas: - Aislamiento de baja capacidad - Chaqueta de PUR resistente a la abrasión - Núcleos de control dispuestos simétricamente - Flexible en frío - Libre de halógenos - Resistente al aceite - Resistente a la intemperie - Con indicador de desgaste Capacidad de transporte de corriente: - Según VDE 0298-4, hasta +50°C: 344 A Construcción - Conductor: Hilos de cobre estañado, alambres finos, según IEC 60228 clase 5 - Aislamiento: SABIX® - Código de color: 1.0 mm²: núcleos de control: rojo, negro, verde, amarillo - Ø: nom. 1.8 ± 0.2mm - 120.0 mm²: núcleo de alimentación: rojo - Trenzado: Núcleos de control dentro del núcleo de alimentación - Funda interior: SABIX®, rojo - Funda exterior: PUR, amarillo Datos técnicos - Tensión nominal: Uo/U 28V DC - Tensión de prueba: núcleo/núcleo 600 V 50 Hz - Radio de curvatura mínimo: Instalación fija: 4 x d, Aplicación flexible: 6 x d - Libre de halógenos: Según IEC 60754-1 - Rango de temperatura: Instalación fija: -50/+90 °C, Aplicación flexible: -40/+90 °C, Tiempo de uso limitado: +110 °C (7500 h) - Rendimiento al fuego: Material de la funda: UL 94 V2 - Resistencia química: Buena contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistencia a la hidrólisis y microbiana: Muy buena - según EN 50363-10-2 - Resistencia al agua salada: Muy buena - según UL 1309 - Resistencia al aceite: Muy buena - según EN 50363-10-2 - Resistencia al lodo: Muy buena - según IEC 60092-360 - Resistencia a la intemperie: Muy buena - según HD 605 (VDE 0276-605) - Resistencia al ozono: Muy buena - según EN 50396 - Abrasión: Según UL 2556-2021 y JIS C3005 - Resistente a combustibles: Gasolina, diésel y queroseno (Jet A-1) - Resistencia mecánica: Características de la funda exterior: - Alta resistencia a la tracción - Alta resistencia al desgarro - Alta resistencia a la abrasión - Alta resistencia al corte - Alta resistencia al cizallamiento - Ausencia de sustancias nocivas: Según la Directiva RoHS de la Unión Europea Valores de referencia de la capacidad de transporte de corriente de la curva de reducción - Para temperatura ambiente de 20°C, tomada de la curva al 80%: 500 A - Para temperatura ambiente de 20°C, tomada de la curva al 100%: 600 A - Condición previa: Instalación separada libre en el aire Dimensiones - N.º de artículo: L34001621 - N.º de núcleos x sección transversal: 1 x (120.0 + 4 x 1.0 mm²) - Ø exterior aprox.: ca. 22.0 mm - máx. 23.0 mm - Figura de cobre: 1296 kg/km - Peso del cable ≈: 1339 kg/km - Resistencia óhmica máx. Ω/km: 120.0 mm²: 0.164 Ω/km | 1.0 mm²: 20.0 Ω/km Otras dimensiones y colores son posibles bajo pedido. Ejemplo de marcado: SAB BRÖCKSKES · D-Viersen · GP 28V DC SC(120,0mm²+4x1,0mm²) 3400-0350 CE y marcado continuo por metro Normas y aprobaciones: CE, RoHS Características / Especificaciones técnicas: - Aplicación: Uso flexible, por ejemplo, en GPUs móviles - Características destacadas: Aislamiento de baja capacidad, chaqueta de PUR resistente a la abrasión, núcleos de control dispuestos simétricamente, flexible en frío, libre de halógenos, resistente al aceite, resistente a la intemperie, indicador de desgaste - Capacidad de transporte de corriente: hasta 344 A a +50°C (VDE 0298-4) - Conductor: Hilos de cobre estañado, alambres finos, IEC 60228 clase 5 - Aislamiento: SABIX® - Código de color: 1.0 mm²: rojo, negro, verde, amarillo; 120.0 mm²: rojo - Trenzado: Núcleos de control dentro del núcleo de alimentación - Funda interior: SABIX®, rojo - Funda exterior: PUR, amarillo - Tensión nominal: 28V DC - Tensión de prueba: 600 V 50 Hz - Radio de curvatura mínimo: 4 x d (fijo), 6 x d (flexible) - Rango de temperatura: -50/+90°C (fijo), -40/+90°C (flexible), +110°C (7500 h) - Rendimiento al fuego: UL 94 V2 - Resistencia química: Buena contra ácidos, álcalis, solventes, líquidos hidráulicos - Resistencia a la hidrólisis/microbiana: Muy buena (EN 50363-10-2) - Resistencia al agua salada: Muy buena (UL 1309) - Resistencia al aceite: Muy buena (EN 50363-10-2) - Resistencia al lodo: Muy buena (IEC 60092-360) - Resistencia a la intemperie: Muy buena (HD 605) - Resistencia al ozono: Muy buena (EN 50396) - Abrasión: UL 2556-2021, JIS C3005 - Resistente a combustibles: Gasolina, diésel, queroseno (Jet A-1) - Resistencia mecánica: Alta resistencia a la tracción, al desgarro, a la abrasión, al corte, al cizallamiento - Ausencia de sustancias nocivas: Directiva RoHS - Capacidad de transporte de corriente de referencia: 500 A (curva al 80%), 600 A (curva al 100%) a 20°C - Dimensiones: 1 x (120.0 + 4 x 1.0 mm²), Ø exterior aprox. 22.0-23.0 mm, cobre 1296 kg/km, peso del cable 1339 kg/km, resistencia óhmica 0.164 Ω/km (120.0 mm²), 20.0 Ω/km (1.0 mm²)
