Cable eléctrico de alimentación GP 270 V DC

resistente al aceitea prueba de abrasiónresistente a las intemperies

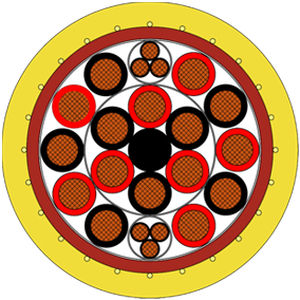

Descripción del producto: Cable de suministro de energía en tierra diseñado específicamente para el suministro de energía en tierra de aviones de combate F‑35, asegurando una entrega de energía confiable a los sistemas de la aeronave. El diseño de doble chaqueta con una chaqueta interior roja y una exterior amarilla proporciona un indicador de abrasión claro, facilita la planificación del reemplazo y mejora la seguridad del personal en tierra. El cable cumple con los requisitos más altos de resistencia mecánica, resistencia química, resistencia a la hidrólisis y a los microbios, es libre de halógenos y soporta rangos de temperatura extremos de -50 °C a +110 °C. Con una caída de voltaje mínima (resistencia DC máx. 7.98 Ω/km para 2.5 mm²) y voltajes de prueba de 3–5.5 kV AC, garantiza un funcionamiento seguro incluso en condiciones extremas. El cable GP 270 V DC ofrece una solución duradera, de bajo mantenimiento y altamente confiable para el exigente suministro de energía en tierra de aviones militares modernos. Características destacadas: - Aislamiento de baja capacidad - Funda de PUR resistente a la abrasión - Flexible en frío - Libre de halógenos - Resistente al aceite - Resistente a la intemperie - Con indicador de desgaste Construcción: - Conductor: hilos de cobre desnudos - Aislamiento: SABIX® - Código de color: 14 AWG: negro con números, 8 AWG: rojo y negro con números - Trenzado: 14 AWG: núcleos trenzados de tres en tres, envueltos con cinta, 8 AWG: trenzados en capas, envueltos con cinta - Trenzado general: 14 AWG: elementos y núcleos en capas, 8 AWG: elemento en el centro, envuelto con cinta - Funda interior: PUR, roja - Trenza de soporte: hilo de aramida - Funda exterior: PUR, amarilla Datos técnicos: - Voltaje nominal: 270 V (DC) - Voltaje de prueba: 14 AWG: núcleo/núcleo 3000 V (AC) 5 min., 8 AWG: núcleo/núcleo 5500 V (AC) 5 min. - Radio de curvatura mínimo: instalación fija: 4 x d, movimiento libre: 6 x d - Rango de temperatura: instalación fija: -50°C/+90°C, uso flexible: -40°C/+90°C, tiempo de uso limitado: +110°C (hasta 7500h) - Libre de halógenos: según IEC 60754-1 - Comportamiento al fuego: material de la funda: UL 94 V2 - Resistencia química: buena contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistencia a la hidrólisis y a los microbios: muy buena - según EN 50363-10-2 - Resistencia al agua salada: muy buena - según UL 1309 - Resistencia al aceite: muy buena - según EN 50363-10-2 - Resistencia al lodo: muy buena - según IEC 60092-360 - Resistencia a la intemperie: muy buena - según HD 605 (VDE 0276-605) - Resistencia al ozono: muy buena - según EN 50396 - Resistencia mecánica: propiedades de la funda exterior de PUR: alta resistencia a la tracción, alta resistencia al desgarro, alta resistencia a la abrasión, alta resistencia a la muesca, alta resistencia al corte - Ausencia de sustancias nocivas: según la directiva RoHS de la Unión Europea Dimensiones: - número de artículo: L34000503 - Diámetro exterior: min. 40.0 mm - max. 41.9 mm - Peso del cobre: 1680 kg/km - Peso del cable ≈: 2564 kg/km - Resistencia óhmica a 20°C máx.: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km Otras dimensiones y colores son posibles bajo pedido. Certificaciones: - CE - RoHS Características / Especificaciones técnicas: - Producto: GP 270 V DC - Aplicación: Cable de suministro de energía en tierra para aviones de combate F-35 - Diseño: Doble chaqueta (interior roja, exterior amarilla), indicador de abrasión - Voltaje: 270 V DC - Voltaje de prueba: hasta 5500 V AC - Rango de temperatura: -50°C a +110°C - Libre de halógenos, resistente al aceite, a la intemperie, al agua salada, a la hidrólisis, a los microbios, al lodo, al ozono y a los productos químicos - Resistencia mecánica: alta resistencia a la tracción, al desgarro, a la abrasión, a la muesca y al corte - Conductor: hilos de cobre desnudos - Aislamiento: SABIX® - Funda: PUR - Trenza de soporte: hilo de aramida - Número de artículo: L34000503 - Diámetro exterior: 40.0–41.9 mm - Contenido de cobre: 1680 kg/km - Peso del cable: 2564 kg/km - Resistencia óhmica: 8 AWG: 1.91 Ω/km, 10 AWG: 7.98 Ω/km
