Cable eléctrico de alimentación GP 400 TF DR

coaxialresistente a las intemperiesresistente al aceite

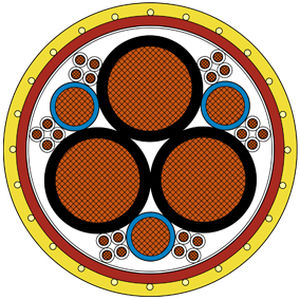

Detalles del ProductoAplicación:Cable para uso en carretes de cable motorizados, a partir de un diámetro de núcleo de 600 mm como mínimo o en un soporte de cable (cocodrilo).Características destacadas:aislamiento de baja capacidad cubierta de PUR resistente a la abrasión flexible en frío sin halógenos resistente al aceite resistente a la intemperie con indicador de desgasteInformación adicional:Capacidad de transporte de corrienteCon referencia a LV112-3 y basado en un perfil de corriente-tiempo relacionado con la aplicación y las siguientes condiciones de funcionamiento:temperaturas ambiente hasta máx. 30°Cdos fases del mismo color conectadas a un conductorotros núcleos (12 mm² bl y 1 mm² bl sin carga) 30°Cdos fases del mismo color conectadas a un conductorotros núcleos (12mm² bl y 1mm²) sin cargacolocación individual sobre o en superficies260 A para máx. 2 h286 A para máx. 10 min.325 A para máx. 5 min.364 A para máx. 10 s520 A para máx. 2 sConstrucciónConductorHilos de cobre desnudos, hilos finos según IEC 60228 clase 5AislamientoSABIX®Código de colores1,0 mm²: conductores blancos con números 1-2412,0 mm²: 3 x azul70,0 mm²: conductores negros con números 1-3Verseilung1,0 mm²: conductores trenzados en cuadrete, envueltos con cinta no tejida superpuestaTodos los elementos optimizados trenzados en capas, envueltos con cinta no tejida superpuestaInnenmantelPUR, rojoStützgeflechtaramidAußenmantelPUR, amarilloDatos técnicosTensión nominalUo/U 115/200 VMax. tensión de servicio admisibleUo/U 0,6/1 kVTensión de pruebaNúcleo/núcleo 4000 V AC 50 HzRadio de curvatura mín. colocación fija: 4 x daplicación flexible: 7.5 x d para bobinado repetido guiado en poleas: 10 x dtambor: diámetro interior mín. 600 mmResistencia a la tracción mín. 4050 N (15 N/mm²)Libre de halógenossegún IEC 60754-1Gama de temperaturascolocación fija: -40/+90 °Caplicación flexible: -30/+90 °CComportamiento al fuegomaterial de cubierta: UL 94 V2Resistencia al aceitemuy buena - según EN 50363-10-2Resistencia químicabuena frente a ácidos, álcalis, disolventes, líquidos hidráulicos, etc.Resistencia a la intemperiemuy buena - según HD 605 (VDE 0276-605)Resistencia al ozonomuy buena - según EN 50396Resistencia al agua saladamuy buena - según UL 1309Resistencia al barromuy buena - según IEC 60092-360Resistencia a la hidrólisis y a los microbiosmuy buena - según EN 50363-10-2Muy buena - según EN 50363-10-2. según EN 50363-10-2Resistencia mecánicaCaracterísticas del revestimiento exterior de PUR:- resistencia a la tracción muy alta- resistencia al desgarro muy alta- resistencia a la abrasión muy alta- resistencia a la entalladura muy alta- resistencia al cizallamiento muy altaAbrasiónsegún UL 2556-2021 y J.S.C. según UL 2556-2021 y JIS C3005Resistente a los combustiblesgasolina, gasóleo y queroseno (Jet A-1)Ausencia de sustancias nocivassegún la Directiva RoHS de la Unión EuropeaDimensionesnº de artículoNº de núcleos x sección transversalFig. exteriorøFig. cobrePeso del cable ≈Resistencia óhmica máx. Ω/kmL340002033 x (70,0 mm² + 3 x 12,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,0 mm - máx. 40,0 mm2592 kg/km3112 kg/km70,0 mm²: 0,277 Ω/km | 12,0 mm²: 1,63 Ω/km | 1,0 mm²: 19,5 Ω/kmL340002043 x (70,0 mm² + 3 x 16,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,8 mm - máx. 40,0 mm2707 kg/km3221 kg/km70,0 mm²: 0,277 Ω/km | 12,0 mm²: 1,21 Ω/km | 1,0 mm²: 19,5 Ω/kmOtras dimensiones y colores son posibles bajo pedido.Normas y homologaciones:CERoHSCaracterísticas / Especificaciones técnicasConductor: hilos de cobre desnudos, hilos finos según IEC 60228 clase 5Aislamiento: SABIX®Código de color: 1,0 mm²: conductores blancos con números 1-24; 12,0 mm²: 3 x azul; 70,0 mm²: núcleos negros con números 1-3Verseilung: 1,0 mm²: núcleos trenzados en cuadrete, envueltos con cinta no tejida solapada; todos los elementos optimizados trenzados en capas, envueltos con cinta no tejida solapadaInnenmantel: PUR, rojoStützgeflecht: aramidaAußenmantel: PUR, amarilloTensión nominal: Uo/U 115/200 VMáx. tensión de servicio admisible: Uo/U 0,6/1 kVTensión de prueba: núcleo/núcleo 4000 V AC 50 HzRadio de curvatura mín.: colocación fija: 4 x d; aplicación flexible: 7.5 x d para bobinado repetido; guiado sobre poleas: 10 x d; tambor: diámetro interior mín. 600 mmResistencia a la tracción mín.: 4050 N (15 N/mm²)Libre de halógenos: según IEC 60754-1Gama de temperaturas: tendido fijo: -40/+90 °C; aplicación flexible: -30/+90 °CComportamiento al fuego: material de cubierta: UL 94 V2Resistencia al aceite: muy buena - según EN 50363-10-2Resistencia química: buena frente a ácidos, álcalis, disolventes, líquidos hidráulicos, etc.Resistencia a la intemperie: muy buena - según HD 605 (VDE 0276-605)Resistencia al ozono: muy buena - según EN 50396Resistencia al agua salada: muy buena - según UL 1309Resistencia al barro: muy buena - según IEC 60092-360Resistencia a la hidrólisis y a los microbios: muy buena - según EN 50363-10-2Material ignífugo: muy bueno - según EN 50363-10-2. según EN 50363-10-2Resistencia mecánica: características del revestimiento exterior de PUR: resistencia a la tracción muy alta, resistencia al desgarro muy alta, resistencia a la abrasión muy alta, resistencia a la entalladura muy alta, resistencia al cizallamiento muy altaResistencia a la abrasión: según UL 2556-2021 y JIS C3005Resistencia al combustible: gasolina, gasóleo y queroseno (Jet A-1)Ausencia de sustancias nocivas: según la Directiva RoHS de la Unión Europea
