Cable eléctrico de alimentación GP 400 SF DR

resistente al aceiteresistente a las intemperiesantipropagación de fuego

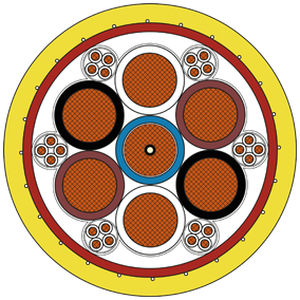

Cable de suministro - Tambor flexible simétrico GP 400 SF DR – Cable de enrollado de 400 Hz para carretes motorizados y sistemas de tijera El GP 400 SF DR es un cable de enrollado de 400 Hz altamente flexible con 7 conductores de potencia de 35,0 mm² y 6 x 4 x 1,0 mm², desarrollado para uso dinámico en carretes motorizados - comenzando desde un diámetro de núcleo de tambor mínimo de solo 600 mm, así como en sistemas de tijera en puentes de embarque de pasajeros o sistemas de alimentación en tierra de aeropuertos. Su estructura simétrica y diseño robusto lo hacen ideal para enrollar y desenrollar frecuentemente bajo movimiento continuo. La duradera funda exterior de PUR es resistente a la abrasión, al aceite y al combustible, a prueba de intemperie y estable a los rayos UV, lo que lo hace adecuado para entornos exteriores exigentes. El cable también es libre de halógenos, flexible en frío hasta -40 °C, y cumple con IEC 60332-3-24 para retardancia de llama. El alivio de tensión de aramida integrado asegura durabilidad mecánica incluso bajo altas cargas de tracción. Con un voltaje nominal de 0,6/1 kV y un voltaje de prueba de 4000 V AC, garantiza una transmisión de potencia de 400 Hz confiable. Para una integración rápida y segura, el GP 400 SF DR también está disponible como una solución Plug’n’Play completamente preensamblada de SAB Bröckskes, incluyendo conectores y terminaciones listas para usar - todo de una sola fuente. Esto lo convierte en la elección ideal para operadores que buscan máxima flexibilidad, seguridad y eficiencia. - Aislamiento de baja capacidad - Chaqueta de PUR resistente a la abrasión - Flexible en frío - Resistente al aceite - Resistente a la intemperie - Con indicador de desgaste Construcción - Conductor: hilos de cobre desnudo, alambres finos según IEC 60228 clase 5 - Aislamiento: SABIX® - Código de color: 1,0 mm²: núcleos blancos con números 1 - 24, 35,0 mm²: azul, 2 x blanco, 2 x marrón, 2 x negro - Trenzado: 1,0 mm²: núcleos trenzados como cuádruple, envueltos con lámina superpuesta, 35,0 mm²: núcleos envueltos con lámina superpuesta, Todos los elementos optimizados trenzados en capas, envueltos con cinta no tejida superpuesta - Funda interior: PUR, rojo - Pantalla de soporte: aramida - Funda exterior: PUR, amarillo Datos técnicos - Voltaje nominal: Uo/U 115/200 V - Voltaje máximo permitido de operación: Uo/U 0,6/1 kV - Voltaje de prueba: núcleo/núcleo 4000 V AC 50 Hz - Radio de curvatura mínimo: instalación fija: 4 x d, aplicación flexible: 6 x d para acción de enrollado repetida, guiado en poleas: 7,5 x d, tambor: diámetro interior mínimo 600 mm - Resistencia a la tracción mínima: 4035 N (15 N/mm²) - Rango de temperatura: instalación fija: -50/+90 °C, aplicación flexible: -40/+90 °C - Comportamiento al fuego: material de la funda: UL 94 V2 - Resistencia al aceite: muy buena - según EN 50363-10-2 - Resistencia química: buena contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistencia a la intemperie: muy buena - según HD 605 (VDE 0276-605) - Resistencia al ozono: muy buena - según EN 50396 - Resistencia al agua salada: muy buena - según UL 1309 - Resistencia al lodo: muy buena - según IEC 60092-360 - Resistencia a la hidrólisis y a los microbios: muy buena - según EN 50363-10-2 - Abrasión: según UL 2556-2021 y JIS C3005 - Resistente al combustible: gasolina, diésel y queroseno (Jet A-1) - Resistencia mecánica: características de la funda exterior: muy alta resistencia a la tracción, muy alta resistencia al desgarro, muy alta resistencia a la abrasión, muy alta resistencia a la muesca, muy alta resistencia al corte - Ausencia de sustancias nocivas: según la Directiva RoHS de la Unión Europea Dimensiones - n.º de artículo: L34000228 - Número de núcleos x sección transversal: 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) - Diámetro exterior: aprox. 42,3 mm - máx. 42,9 mm - Peso del cobre: 2592 kg/km - Peso del cable ≈: 3374 kg/km - Resistencia óhmica máx. Ω/km: 35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km Otras dimensiones y colores son posibles bajo pedido. Características destacadas - Aislamiento de baja capacidad - Chaqueta de PUR resistente a la abrasión - Flexible en frío - Resistente al aceite - Resistente a la intemperie - Con indicador de desgaste Características / Especificaciones técnicas - Cable de enrollado de 400 Hz altamente flexible - 7 conductores de potencia de 35,0 mm² y 6 x 4 x 1,0 mm² - Para carretes motorizados y sistemas de tijera - Diámetro de núcleo de tambor mínimo: 600 mm - Estructura simétrica, diseño robusto - Funda exterior de PUR: resistente a la abrasión, al aceite, al combustible, a la intemperie y a los rayos UV - Libre de halógenos, flexible en frío hasta -40 °C - Retardante de llama: IEC 60332-3-24 - Alivio de tensión de aramida integrado - Voltaje nominal: 0,6/1 kV - Voltaje de prueba: 4000 V AC - Solución preensamblada Plug’n’Play disponible - Cumple con RoHS
