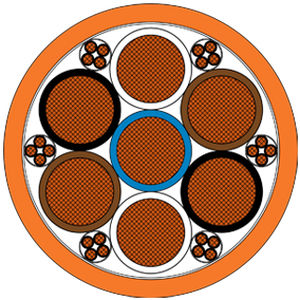

Cable eléctrico de alimentación GP 400 Sy - PUR

coaxialrobustode cobre

Detalles del productoCable de alimentación - SimétricoAplicaciónGP 400 Sy - PUR: El cable de 400 Hz de alta calidad para instalaciones FEGP fijas en aeropuertos.Como solución de alimentación de 400 Hz de diseño simétrico, el cable GP 400 Sy - PUR se ha desarrollado específicamente para aplicaciones de alimentación eléctrica fija a tierra (FEGP), como por ejemplo entre un generador de 400 Hz y un dispensador de cable en la puerta de embarque. Su robusta cubierta exterior de PUR y el aislamiento SABIX® garantizan una larga vida útil y fiabilidad operativa incluso en condiciones extremas:Este cable se caracteriza por:Baja capacitancia, ideal para altas frecuencias con una resistencia de contacto mínimaResistencia a la temperatura de aprox. -50°C a +90°C cuando se instala en una posición fijaTensión de prueba de hasta 4000 V CA entre conductoresCumplimiento de las normas CE y RoHS, complementado con seguridad en el emplazamiento gracias a materiales libres de halógenosA largo plazo, el cable GP 400 Sy PUR no sólo reduce los costes de mantenimiento y sustitución, sino que también contribuye significativamente a reducir las emisiones, ya que las APU o GPU móviles en tierra ya no son necesarias. Gracias a su robusto diseño, es la elección ideal para sistemas de suministro de energía instalados permanentemente en operaciones aeroportuarias y proporciona un soporte a largo plazo para las modernas infraestructuras FEGP.Características destacadasprecio optimizadoaislamiento de baja capacidadConstrucciónConductorhilos de cobre desnudos, alambres finos según IEC 60228 clase 5. según IEC 60228 clase 5AislamientoSABIX®Código de color 340004521,0 mm²: negro con números 1 - 2435,0 mm²: azul, 2 x blanco, 2 x marrón, 2 x negroCódigo de color 340004531,0 mm²: negro con números 1 - 2450,0 mm²: azul, negro con númerosAislamiento1,0 mm²: cada cuatro núcleos trenzados en capas, envueltos con cinta no tejidaElementos y núcleos de 50,0 mm² trenzados en capas, núcleo azul en el centro, envuelto con cinta no tejidaFunda exteriorPUR, naranjaDatos técnicosTensión nominal1,0 mm²: Uo/U 115/200 V50,0 mm²: Uo/U máx. 0,6/1 kVTensión de pruebaNúcleo/núcleo 4000 V AC 50 HzRadio de curvatura mín. colocación fija: 4 x daplicación flexible: 6 x dpara una sola curvatura: 3 x dLibre de halógenossegún IEC 60754-1Rango de temperaturaTendido fijo: -50/+90 °CAplicación flexible: -40/+90 °C+110 °C (hasta 7500 h) tiempo de uso limitadoComportamiento al fuegoMaterial de cubierta: UL 94 V2Resistencia químicabuena frente a ácidos, álcalis, disolventes, líquidos hidráulicos, etc.Resistencia a la hidrólisis y a los microbiosmuy buena - según EN 50363-10-2Resistencia al agua saladamuy buena - según UL 1309Resistencia al aceitemuy buena - según EN 50363-10-2Resistencia al barromuy buena - según IEC 60092-360Resistencia a la intemperiemuy buena - según HD 605 (VDE 0276-605)Resistencia al ozonomuy buena - según EN 50396Abrasiónacc. según UL 2556-2021 y JIS C3005Resistente a los combustiblesgasolina, gasóleo y queroseno (Jet A-1)Resistencia mecánicacaracterísticas de la cubierta exterior de PUR:- alta resistencia a la tracción- alta resistencia al desgarro- alta resistencia a la abrasión- alta resistencia a la entalladura- alta resistencia al cizallamientoAusencia de sustancias nocivassegún la directiva RoHS de la Unión EuropeaDimensionesnº de artículoNº de conductores x secciónAprox. exterior-øCifra de cobrePeso del cable ≈Resistencia óhmica máx. Ω/kmL340004527 x (35,0 mm² + 6 x 4 x 1,0 mm²)min. 40 mm - máx. 41,9 mm2583 kg/km3219 kg/km35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/kmL340004537 x (50,0 mm²+ 6 x 4 x 1,0 mm²)min. 40 mm - máx. 41,9 mm3590 kg/km4123 kg/km50,0mm²: 0,386 Ω/km | 1,0 mm²: 20,0 Ω/kmOtras dimensiones y colores son posibles bajo pedido.Normas y aprobacionesCERoHSCaracterísticas / Especificaciones técnicasCable de alimentación simétrica de 400 Hz para instalaciones FEGP fijas en aeropuertosBaja capacitancia, resistencia de contacto mínimaResistencia a la temperatura: de -50 °C a +90 °C (fijo), de -40 °C a +90 °C (flexible), +110 °C (hasta 7500 h)Tensión de prueba: hasta 4000 V ACHalogen-free, RoHS compliantRobust PUR outer sheath, SABIX® insulationHigh resistance to chemicals, hydrolysis, microbes, salt water, oil, MUD, weather, ozone, abrasion, and fuelsHigh mechanical strength: tensile, tear, abrasion, notch, shearAvailable in different cross-sections and configurations
