Cable eléctrico de datos

LEMOaisladoIP67

Aplicación
Medición segura de temperatura HV en entornos de alta tensión.

Características destacadas

• Protección contra contacto en los canales individuales
• Construcción mecánicamente resistente

Información adicional
Emisión de certificado de ensayo HV con referencia al número de lote para una trazabilidad óptima. Opcional: ensayo y reparación de sensores ya utilizados bajo petición. Identificación SAB: número de artículo, número de lote.

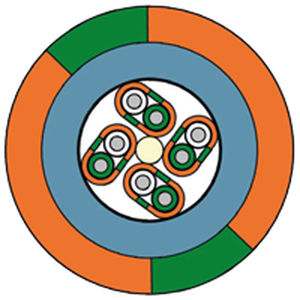

Datos del cable
Cable de conexión: cable termo HV tipo K
Aislamiento: FEP – verde y blanco
Cubierta de par: FEP – naranja con franjas verticales verdes
Funda interior: FEP – azul según RAL 5024
Funda exterior: PUR
Color de la funda: naranja con franjas verticales verdes
Trenzado: construcción en pares (para EMC)
Diámetro exterior: aprox. 6,1 mm
Rigidez dieléctrica: 1000 V AC por canal
Rango de temperatura: instalación fija: -50°C / +150°C; aplicación flexible: -40°C / +150°C

Sensor
Termopar: 4 x tipo K
Desviación límite: clase 1
Punto de medida: descubierto o eléctricamente aislado (1000 V)
Rango de temperatura por canal: -40°C / +180°C
Tiempo de respuesta: bajo petición

Conector
Conector macho Lemo Redel con funda protectora contra pliegues naranja y tapa protectora negra, 8 pines, codificación B. 1000 V AC resistente a tensión – IP67 cuando está conectado.

Pruebas
Prueba de cable: por canal en baño de agua – 5000 V AC – 5 min – con referencia a EN 50264-2-1
Prueba de sensor: prueba de rutina del conector montado con referencia a la norma 61010-1 para equipos de medida así como indicaciones VDE internas en baño de bolas. Verificación de la protección contra el contacto hacia el exterior – 3000 V / 1 min AC.

Ejemplos de configuración

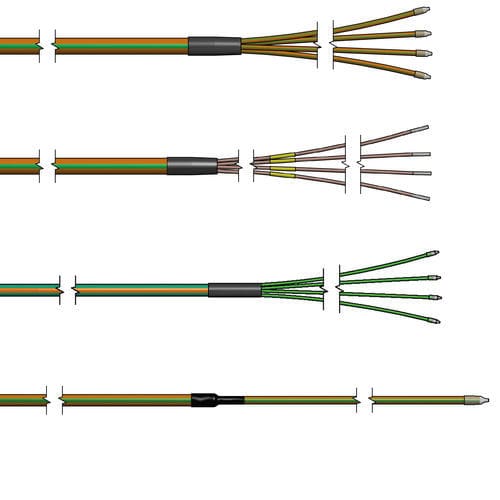

núm. art.: T141-056-330 — Longitud cable de conexión: 2400 mm — Longitud canal 1: 400 mm — Longitud canal 2: 400 mm — Longitud canal 3: 400 mm — Longitud canal 4: 400 mm — Punta de medida: aislada
núm. art.: T141-051-650 — Longitud cable de conexión: 2400 mm — Longitud canal 1: 400 mm — Longitud canal 2: 400 mm — Longitud canal 3: 400 mm — Longitud canal 4: 400 mm — Punta de medida: descubierta
núm. art.: T141-061-124 — Longitud cable de conexión: 3000 mm — Longitud canal 1: 500 mm — Longitud canal 2: 500 mm — Longitud canal 3: 500 mm — Longitud canal 4: 500 mm — Punta de medida: aislada

Descargas
Hoja de datos para termopar HV de 4 canales con canales térmicos aislados en FEP (PDF).

Especificaciones técnicas

• Producto: Termopar HV de 4 canales con canales térmicos aislados en FEP tipo K
• Tipo de termopar: 4 × K
• Precisión del sensor: clase 1
• Punto de medida: descubierto o eléctricamente aislado (1000 V)
• Rango de temperatura por canal: -40°C … +180°C
• Rango de temperatura del cable: instalación fija -50°C … +150°C; flexible -40°C … +150°C
• Materiales de aislamiento: FEP (capas múltiples) y funda exterior PUR
• Rigidez dieléctrica por canal: 1000 V AC (cable sensor), ensayo de cable hasta 5000 V AC durante 5 min (EN 50264-2-1)
• Conector: Lemo Redel macho, 8 pines cod. B, 1000 V AC resistente a tensiones, IP67 conectado
• Trenzado: construcción en pares para EMC
• Diámetro exterior (por canal): aprox. 6,1 mm
• Trazabilidad: certificado de ensayo HV emitido con número de lote
