Cable eléctrico de datos

LEMOaisladoIP67

Aplicación / Descripción
Cable de extensión HV - extensión para sensores de alta tensión de 4 o 1 canal Tipo K

Ventajas del producto

• Protección contra contacto en todos los componentes

Información adicional
Emisión de un certificado de ensayo HV con referencia al número de lote para trazabilidad completa. Opcional: inspección y reparación de sensores ya instalados bajo petición. Marcado SAB: número de artículo, número de lote, longitud.

Datos del cable
Cable de conexión: cable termo HV Tipo K
Aislamiento: FEP – verde y blanco
Funda de par: FEP – naranja con franjas longitudinales verdes

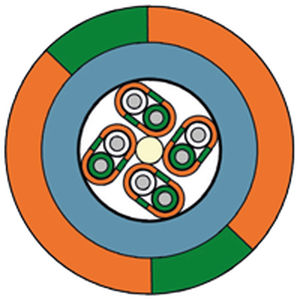

Cubierta interna: FEP – azul (RAL 5024)
Cubierta exterior: PUR
Color de la funda: naranja con franjas longitudinales verdes
Trenzado: construcción trenzada por pares (para EMC)
Diámetro exterior: 4 canales: aprox. 6,1 mm; 1 canal: aprox. 3,4 mm
Resistencia de tensión: 4 canales: 1000 V AC; 1 canal: 1000 V AC por canal individual
Rango de temperatura: fijo: -50°C / +150°C; móvil: -40°C / +150°C

Conectores
Conectores Lemo Redel: enchufe y toma, con manguito antitorsión naranja y tapa protectora negra. 4 canales: 8 pines, Código B, 1000 V AC – IP67 conectorizado. 2 canales: 2 pines, Código C, 1000 V AC – IP67 conectorizado.

Pruebas
Prueba del cable: a través de la funda de par en baño de agua – 5000 V AC – 5 min – según EN 50264-2-1
Prueba del producto: ensayo unidad en conector montado según la norma de equipos de medida IEC/EN 61010-1 y especificaciones VDE en el banco de prueba interno por inmersión (aprobación del banco por VDE). Verificación de la protección contra contacto externa – 3000 V AC / 1 min

Ejemplos de configuración
T141-054-030 — 1000 mm — 4 canales
T141-054-143 — 2000 mm — 4 canales
T141-058-575 — 3000 mm — 4 canales
T141-058-576 — 5000 mm — 4 canales
T141-062-840 — 1000 mm — 1 canal
T141-062-843 — 3000 mm — 1 canal
T141-062-844 — 5000 mm — 1 canal
Longitudes totales disponibles bajo pedido.

Descargas
Ficha técnica: Cable de extensión HV 4 y 1 canal con conductos termopar aislados en FEP (PDF)

Características / Especificaciones técnicas

• Propósito: extensión de sensores de alta tensión de 4 o 1 canal Tipo K
• Aislamiento / funda de par / cubierta interior: FEP (colores según especificación)
• Cubierta exterior: PUR
• Diámetro exterior: 4 canales aprox. 6,1 mm; 1 canal aprox. 3,4 mm
• Trenzado: construcción trenzada por pares (EMC)
• Resistencia de tensión: 1000 V AC (4 canales y 1 canal por canal)
• Tensión de prueba del cable: 5000 V AC, 5 min (EN 50264-2-1)
• Prueba de producto: según IEC/EN 61010-1 y VDE, prueba de protección contra contacto 3000 V AC / 1 min
• Rango de temperatura: estático -50°C a +150°C; dinámico -40°C a +150°C
• Conectores: Lemo Redel, 4 canales: 8 pines Código B; 2 canales: 2 pines Código C; IP67 conectorizado
• Marcado SAB: número de artículo, número de lote, longitud
