Cable eléctrico de datos

DINLEMOaislado

Aplicación/Descripción
Cable de conexión de alta tensión para medición DMS segura en HV (puente completo/medio), p. ej. para uso con módulos de medición como el CSM HV STG4 pro BS20.

Información adicional
Emisión de certificado de ensayo HV con referencia al número de lote para trazabilidad completa. Opcional: verificación y reparación de sensores ya instalados bajo demanda. Marcado SAB: número de artículo, número de lote.

Datos del cable
Cable de conexión: cable sensor DMS HV
Aislamiento de conductor: FEP – según DIN 47100 1-8 (Ø conductor 0,55 mm)
Apantallamiento: trenza de hilos de Cu estañados incluida toma de referencia
Funda de par: FEP – naranja RAL 2004
Funda interior: PUR – azul RAL 5024
Funda exterior: PUR
Color de la funda: naranja con franjas longitudinales negras

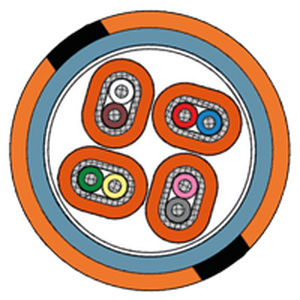

Construcción: disposición par torsionado (para EMC)
Diámetro exterior: aprox. 7,4 mm
Resistencia dieléctrica: 1000 V AC a través de la funda de par
Rango de temperatura: estacionario: -50°C / +150°C; móvil: -40°C / +150°C

Terminación
Funda exterior: 122 mm pelada
Funda de par: 22 mm
Extremo abierto (conductores): 2 mm
Terminación: estañado
Blindaje: pasado y aislado con manga termoencogible
Resistencia térmica por canal: -55°C / +180°C

Conectores
Conectores Lemo / Redel: con manguito de alivio de tracción naranja y tapa protectora negra, 8 polos, Código E. Resistencia 1000 V AC – IP67 en estado enchufado.

Pruebas
Pruebas de cable: conductor/conductor – 600 V AC – 1 min – según IEC 60584-1 a través de la funda de par en baño de agua; 5000 V AC – 5 min – en referencia a EN 50264-2-1.
Prueba de producto: inspección unidad por unidad en el conector montado en referencia a la norma para equipos de medida 61010-1 y especificaciones internas VDE en un banco de ensayo interno (equipo de ensayo aprobado por VDE). Verificación de la protección contra contacto externo – 3000 V/1 min AC.

Ejemplos de configuración

• N.º de artículo T644-061-009 – longitud del cable de conexión: 2000 mm; longitud funda exterior: 122 mm; funda de par: 22 mm; longitud conductores: 2 mm; terminación: estañado.
• N.º de artículo T644-061-014 – longitud del cable de conexión: 3000 mm; longitud funda exterior: 122 mm; funda de par: 22 mm; longitud conductores: 2 mm; terminación: estañado.

Ficha técnica
Ficha de producto (PDF) disponible.

Especificaciones técnicas

• Cable de conexión: cable sensor DMS HV
• Aislamiento de conductor: FEP (Ø conductor 0,55 mm)
• Apantallamiento: trenza de Cu estañada incluida toma de referencia
• Funda de par / funda exterior: FEP (naranja) / PUR
• Funda interior: PUR (azul)
• Diámetro exterior aprox.: 7,4 mm
• Resistencia dieléctrica: 1000 V AC a través de la funda de par
• Rango de temperatura (estacionario): -50°C a +150°C; (flexible): -40°C a +150°C
• Resistencia por canal: -55°C a +180°C
• Conector: Lemo/Redel 8 polos, Código E, IP67 enchufado
• Pruebas: ensayos de aislamiento y alta tensión referenciados IEC/EN; banco de ensayo aprobado por VDE
