Cable eléctrico DIN

LEMOaisladoIP67

Aplicación / Descripción
Medición de temperatura segura en entornos de alta tensión (HV). Adecuado para sistemas de baterías y electrónica de potencia HV que requieren cableado de sensores aislado y ensayos HV trazables.

Información adicional
Se emite certificado de ensayo HV con número de lote para trazabilidad completa. Opcional: prueba y reparación de sensores en servicio bajo solicitud. Marcado SAB: número de artículo y número de lote.

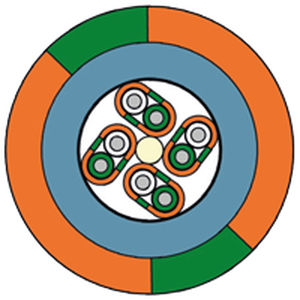

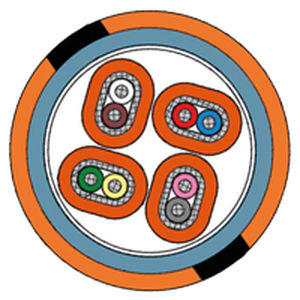

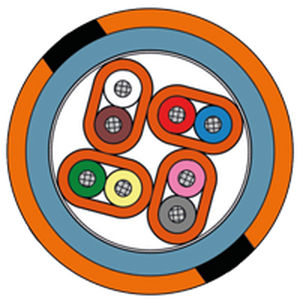

Datos de cable 1 x 8 conductores
Denominación: cable de medida HV – 1 x 8 conductores. Aislamiento: FEP según DIN 47100 1-8 (Ø conductor 0,45 mm). Cubierta exterior: PUR. Trenzado: optimizado por capas. Diámetro exterior: aprox. 4,6 mm. Resistencia de tensión: 1000 V AC sobre el revestimiento interior naranja. Rango de temperatura: estático: -40°C / +150°C; en movimiento: -40°C / +150°C.

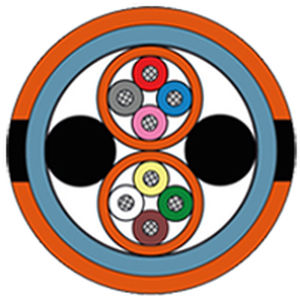

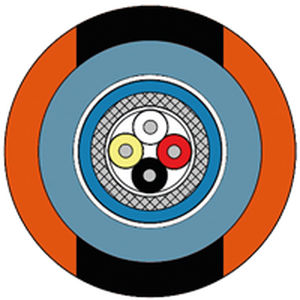

Datos de cable 2 x 4 conductores
Denominación: cable de medida HV – 2 x 4 conductores. Aislamiento: FEP según DIN 47100 1-8. Cubierta exterior: PUR. Trenzado: optimizado por capas. Diámetro exterior: aprox. 7,3 mm. Resistencia de tensión: 1000 V AC sobre la cubierta de haz naranja. Rango de temperatura: estático: -40°C / +150°C; en movimiento: -40°C / +150°C.

Sensor
Tipo de sensor: 2 x PT100. Clase de desviación: Clase A. Conexión: 4 hilos. Punto de medida: integrado en una almohadilla adhesiva de película PI. Geometrías de sensor (ejemplos): 2,3 mm x 2,0 mm x 0,47 mm (adecuado para celdas pouch) o 3,0 mm x 0,80 mm x 0,60 mm. Rango de temperatura por canal: -30°C a +180°C.

Conector
Conector Lemo / Redel: con funda antitorsión naranja y tapa protectora negra, 8 pines, Código C. Resistente a 1000 V AC – IP67 en estado enchufado.

Ensayos
Ensayo de cable: conductor/conductor 2500 V AC – 5 min sobre la cubierta de haz naranja; 5000 V AC – 5 min – conforme a EN 50264-2-1. Ensayo de sensor: inspección unitaria en el conector montado según la norma de equipos de medida 61010-1 y especificaciones VDE en baño de ensayo interno (equipamiento de ensayo homologado por VDE). Verificación de la protección contra contactos externos – 3000 V/1 min AC.

Ejemplos de configuración
Nº de pieza: T641-060-817 | longitud del cable: 2000 mm | longitud canal 1: 70 mm | longitud canal 2: 70 mm
Nº de pieza: T641-060-870 | longitud del cable: 5000 mm | longitud canal 1: 700 mm | longitud canal 2: 700 mm. Longitudes totales y por canal configurables.

Descargas
Hoja de datos para HV 2 x PT100/PT1000 termómetro de resistencia (PDF - ficha técnica disponible).

Especificaciones técnicas

• Producto: HV 2 x PT100/PT1000 termómetro de resistencia
• Tipo de sensor: 2 x PT100 (Clase A), 4 hilos
• Rango de temperatura por canal: -30°C a +180°C
• Cables: conductores aislados FEP, cubierta exterior PUR
• Variantes de cable: 1 x 8 conductores (Ø aprox. 4,6 mm) o 2 x 4 conductores (Ø aprox. 7,3 mm)
• Resistencia de tensión del cable: hasta 1000 V AC (sobre la gaine interior/haz naranja)
• Ensayos HV: conductor/conductor 2500 V AC (5 min), 5000 V AC (5 min) según EN 50264-2-1
• Conector: Lemo/Redel 8 pines, Código C, IP67 enchufado, 1000 V AC
• Punto de medida: almohadilla adhesiva de película PI (varias geometrías disponibles)
• Trazabilidad: certificado de ensayo HV emitido con número de lote
• Longitudes configurables; ejemplo Nº de pieza: T641-060-817, T641-060-870
